6. 一个标有“5 V 10 \Omega ”字样的用电器，要使它在电压为 9 V 的电路中正常工作，则必须串联一个电阻为8 $\Omega$ 的电阻器。

答案： 6.串　8

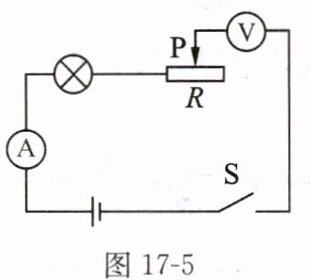

7. 如图 17 - 5 所示，电源电压恒定不变，闭合开关 S，将滑动变阻器的滑片 P 从右向左移动的过程中，电流表的示数将不变，电压表的示数将变大。(均选填“变大”“不变”或“变小”)

答案： 7.不变　变大

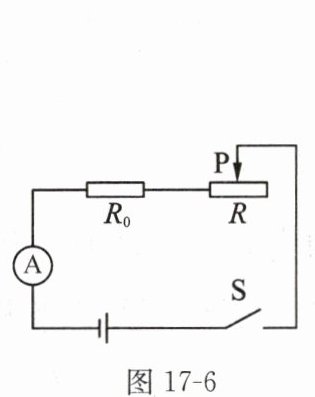

8. 如图 17 - 6 所示，一个定值电阻的电阻为 $ R_0 $，将它与最大电阻为 40 $\Omega$ 的滑动变阻器串联在电路中，闭合开关 S，当滑动变阻器的滑片 P 滑到最左端时，电流表的示数为 0.3 A；当滑动变阻器的滑片 P 滑到最右端时，电流表的示数为 0.1 A。则定值电阻的电阻 $ R_0 = $20 $\Omega$，电源电压 $ U = $6 V。

答案： 8.　20　6

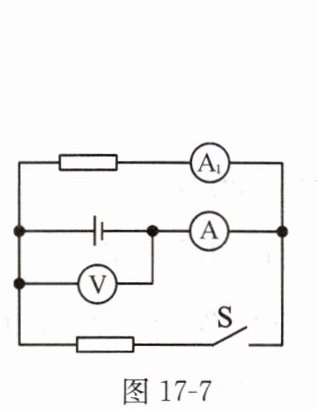

9. 在图 17 - 7 所示的电路中，电源电压保持不变，在开关 S 由断到闭合的过程中，电流表 $ A_1 $ 的示数将不变，电流表 A 的示数将变大，电压表 V 的示数和电流表 A 的示数的比值将变小。(均选填“变大”“不变”或“变小”)

答案： 9.不变　变大　变小

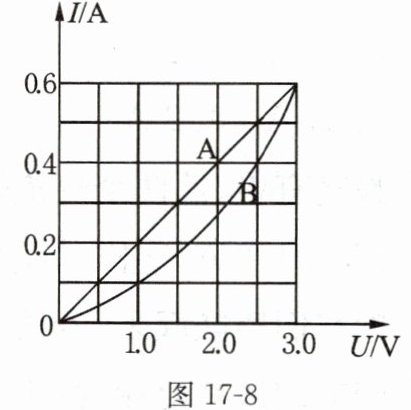

10. 在某一温度下，两个电路元件 A 和 B 中的电流与电压的关系图像如图 17 - 8 所示。由图像可知，元件 A 的电阻为5 $\Omega$，将元件 A、B 串联后接在电源两端，流过元件 A、B 的电流是 0.4 A，则电源电压为4.5 V。将元件 A、B 并联后接在 1 V 的电源两端，流过干路的电流是0.3 A。

答案： 10.5　4.5　0.3
