《2025年长江作业本同步练习册九年级物理全一册人教版》

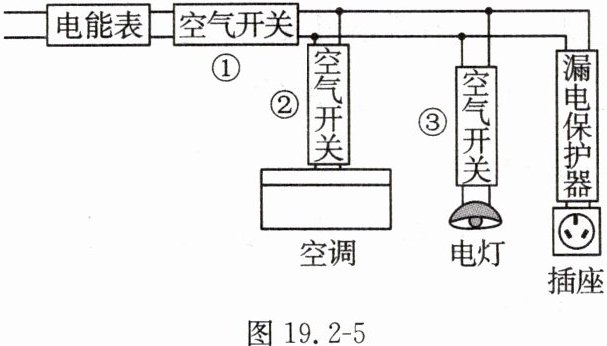

6. 如图 19.2 - 5 所示是某住宅户内的配电系统，则选项中分析正确的是(D)

A.空调电流过大时，①会迅速切断电流
B.当电灯开关短路时，③会自动切断电路
C.当有人触电时，漏电保护器一定自动切断电路
D.更换电灯的灯泡时，只需断开空气开关③即可

答案： 6.D

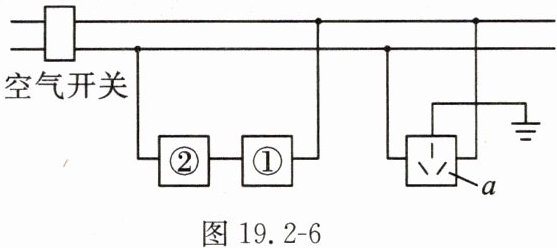

7. 如图 19.2 - 6 所示，三孔插座连接正确，图中①和②所代表的方框为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是(D)

A.②处应接开关
B.电能表应接在空气开关后
C.若开关短路，空气开关会切断电路
D.用测电笔接触 a 孔中的金属片，氖管会发光

答案： 7.D

8. 某同学家中的四盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔检测室内各处电路时，氖管都在发光，下列该同学对故障出现的原因，判断正确的是(B)

A.灯泡全部烧坏了
B.进户中性线断路
C.室内线路某处短路
D.进户相线断路

答案： 8.B

9. 把一根 3A 和 5A 的保险丝串联起来当成一根保险丝使用，当电流过大时，熔断的是哪根保险丝？(A)

A.3A 的保险丝
B.5A 的保险丝
C.两根都会熔断
D.两根都不会熔断

答案： 9.A

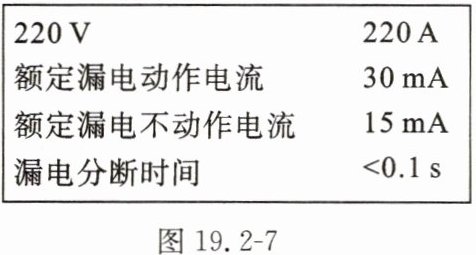

10. 如图 19.2 - 7 所示是小红家进户开关上漏电保护器的铭牌。关于该铭牌上数据的说法，正确的是(A)

A.漏电电流大于 30mA，保护器会在 0.1s 内切断电源
B.漏电时间超过 0.1s 时，保护器才能动作
C.漏电电流达到 20A，保护器才能起作用
D.只有当进户电压大于 220V 时，保护器才能起作用

答案： 10.A
