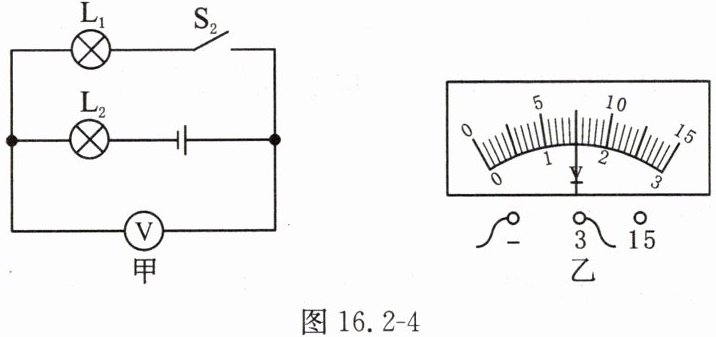

3. 在图 16.2 - 4 甲所示的电路中，电源电压为 6 V，当开关 S 闭合时，电压表的示数如图 16.2 - 4 乙所示，则灯泡 $ L_1 $ 两端的电压为 1.5 V，灯泡 $ L_2 $ 两端的电压为 4.5 V。

答案： 3.1.5 4.5

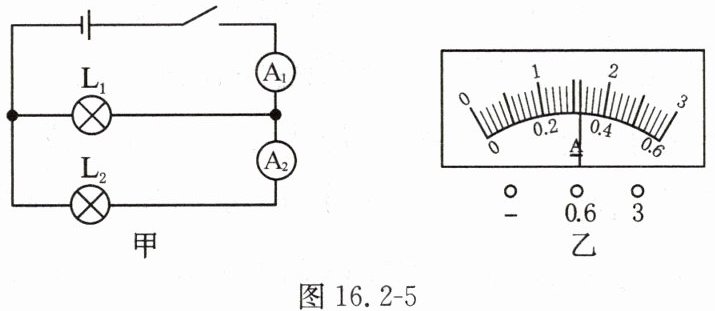

4. 如图 16.2 - 5 甲所示，灯泡 $ L_1 $ 两端的电压为 3 V，开关闭合后，$ A_1 $、$ A_2 $ 两个电表的指针偏转情况均如图 16.2 - 5 乙所示，灯泡 $ L_2 $ 两端电压是 3 V。通过灯泡 $ L_1 $ 电流是 1.28 A，通过灯泡 $ L_2 $ 的电流是 0.32 A。

答案： 4.3 1.28 0.32

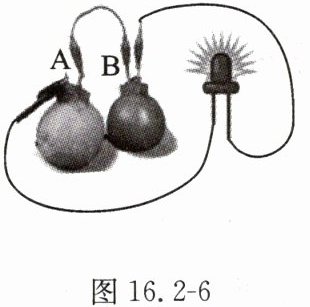

5. 如图 16.2 - 6 所示，两个水果提供的电力足以点亮一个发光二极管，此时水果相当于电池，为发光二极管两端提供了 电压 。若金属导线 A、B 中的自由电荷从 B 向 A 定向移动，则该金属导线中的电流方向为 由A到B(选填“由 A 到 B”或“由 B 到 A”)。为了使发光二极管变得更亮，可以在电路中再 串联(选填“串联”或“并联”)一个水果电池。

答案： 5.电压 由A到B 串联

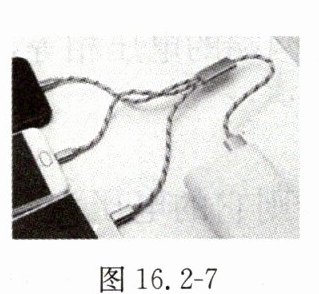

6. 如图 16.2 - 7 所示是用充电宝同时给三部手机充电的情景。三部手机在电路中的连接方式为 并联(选填“串联”或“并联”)，三部手机充电时，它们两端的电压 相等(选填“相等”或“不相等”)。

答案： 6.并联 相等

7. 如图 16.2 - 8 所示为一种新型装饰用的 LED 灯带，它由 40 个相同的 LED 灯串联组成，若通过第一个 LED 灯的电流是 10 mA，则通过第 23 个 LED 灯的电流是 0.01 A。若每个 LED 灯正常工作的电压为 2 V，则电源电压为 80 V。

答案： 7.0.01 80
