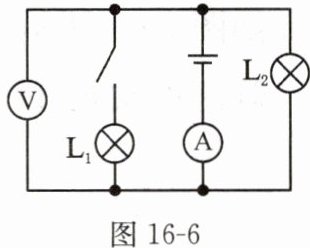

8. 如图 16 - 6 所示，电源电压保持不变，开关由闭合到断开，电压表和电流表示数的变化情况是(B)

A.电压表的示数变大，电流表的示数不变
B.电压表的示数不变，电流表的示数变小
C.电压表的示数变小，电流表的示数不变
D.电压表的示数变小，电流表的示数变小

答案： 8. B

9. 如图 16 - 7 所示，当开关 $S$ 闭合后(A)

A.若甲是电压表，乙是电流表，则电阻器 $R_{1}$、$R_{2}$ 并联
B.若甲是电流表，乙是电流表，则电阻器 $R_{1}$、$R_{2}$ 串联
C.若甲是电压表，乙是电压表，则电阻器 $R_{1}$、$R_{2}$ 串联
D.若甲是电流表，乙是电压表，则电阻器 $R_{1}$、$R_{2}$ 并联

答案： 9. A

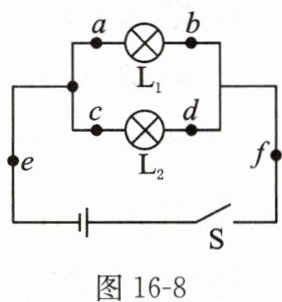

10. 在图 16 - 8 所示的电路中，某小组按照正确的操作要求进行了“探究并联电路的电压规律”的实验，同时在草稿纸上按顺序记录下 $ab$、$cd$、$ef$ 两点之间的电压表的示数分别为 $2.5\ V$、$2.6\ V$、$2.5\ V$。下列说法最合理的是(D)


A.两个灯泡两端的电压不同是因为两个灯泡的规格不同
B.实事求是，根据数据得出结论：在并联电路中，各支路两端的电压不相等
C.课本上说在并联电路中，各支路两端的电压均相等，所以实验数据一定是错的
D.这可能是误差造成的，建议检查器材后更换不同规格的小灯泡多次实验

答案： 10. D

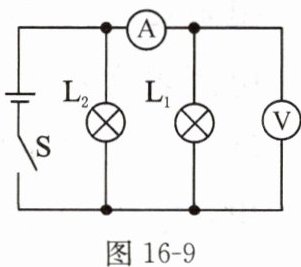

11. 在图 16 - 9 所示的电路中，电源电压保持不变。闭合开关 $S$ 后，灯泡 $L_{1}$、$L_{2}$ 都发光。一段时间后，其中一个灯泡突然熄灭，观察电压表的示数不变，而电流表的示数变为零。产生这一现象的原因是(A)

A.灯泡 $L_{1}$ 断路
B.灯泡 $L_{1}$ 短路
C.灯泡 $L_{2}$ 断路
D.灯泡 $L_{2}$ 短路

答案： 11. A
