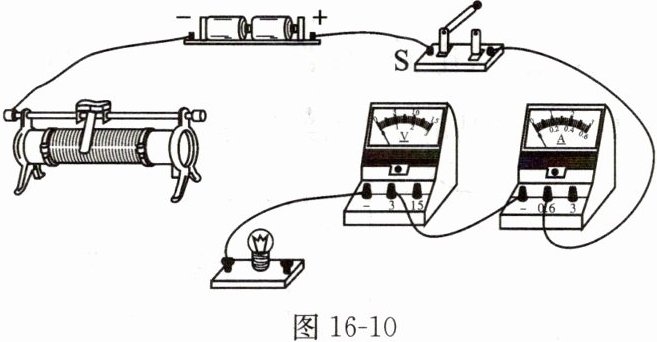

12. 请用笔画线表示导线，按要求正确连接图 16 - 10 所示的实物图。要求：闭合开关，将滑动变阻器的滑片向左移动，灯泡变亮，连线不能交叉。

答案：

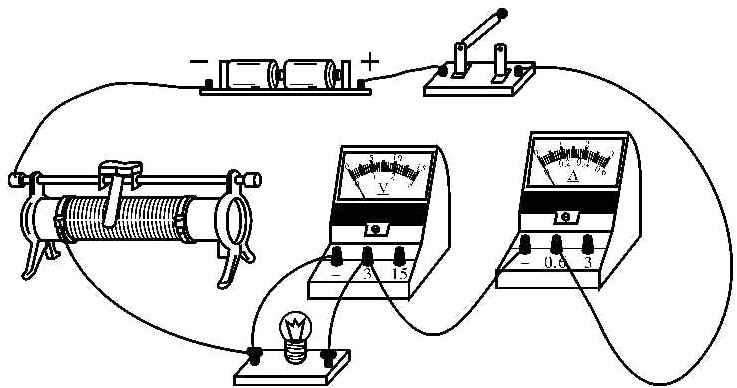

12. 如图所示

13. 探究串、并联电路中电压的规律。

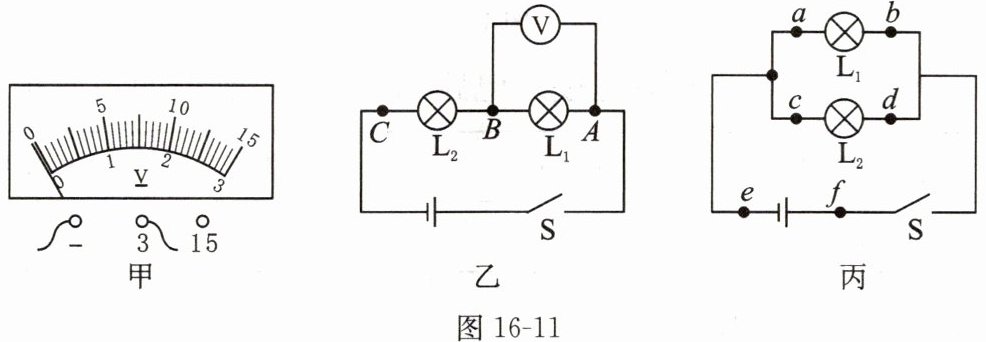

(1) 在闭合开关前，发现电压表的指针偏转情况如图 16 - 11 甲所示，原因是________。
(2) 订正错误后，根据图 16 - 11 乙所示电路正确连接实物后，闭合开关，若灯泡 $L_{2}$ 断路，电压表(选填“有”或“无”)示数。
(3) 在研究串联电路的电压规律时，为使结论更具普遍性，小明将灯泡换成其他类型的用电器，并多次实验。此外，还可以。
(4) 如图 16 - 11 乙所示，开关闭合后，电压表测灯泡 $L_{1}$ 两端的电压。为了测量 $B$、$C$ 两点间的电压，小明只将连接 $A$ 点的导线改接到 $C$ 点(连接 $B$ 点的导线保持不动)，闭合开关后，发现。
(5) 如图 16 - 11 丙所示，依次将电压表并联在电路中的 $a$ 和 $b$、$c$ 和 $d$、$e$ 和 $f$ 两点间，小明发现电压表的示数相等，接下来应该进行的操作是()
A. 更换不同规格的灯泡，再次实验
B. 将灯泡 $L_{1}$、$L_{2}$ 的位置互换，再次实验
C. 保持电源、灯泡不变，多测量几次电路中三处的电压

答案： 13.
(1)电压表未调零
(2)无
(3)更换电压不同的电源多次实验(或改变电源电压)
(4)电压表的指针反向偏转
(5)A
