《2025年长江作业本同步练习册九年级物理全一册人教版》

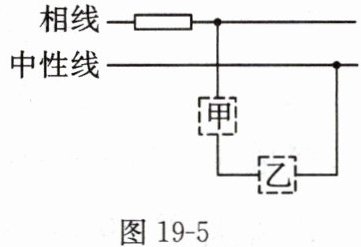

10. 某家庭电路的部分电路如图 19 - 5 所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(C)

A.相线上的保险丝应该改装到中性线上
B.甲处应装用电器，乙处应装开关
C.当用电器功率增大时，通过保险丝的电流增大
D.当保险丝熔断后，可以用铜丝代替

答案： 10.C

11. 家庭电路中的保险丝熔断了，以下原因不可能的是(B)

A.使用的用电器总功率过大
B.拉线开关中两根导线的线头相碰了
C.保险丝的额定电流太小
D.插座中的两根导线的线头相碰了

答案： 11.B

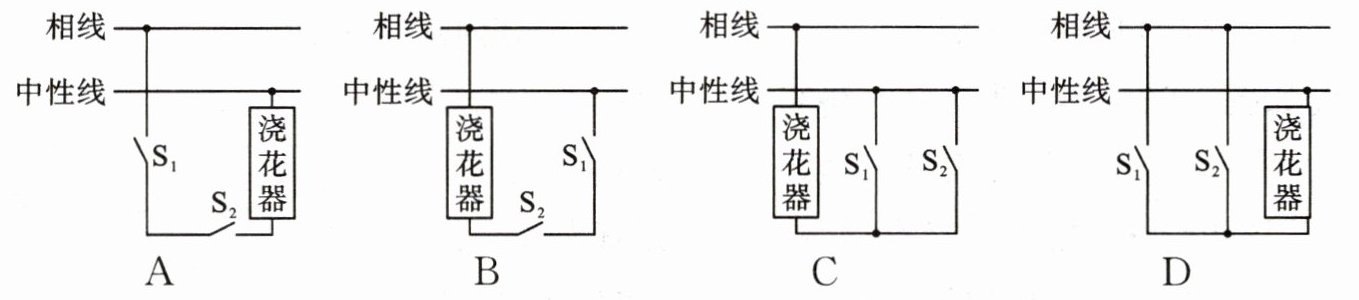

12. 小明设计了一种晚上自动给花草浇水电路，要求浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。光控开关 S₁在天黑时闭合，湿敏开关 S₂在土壤过于干燥时闭合，下列电路能满足上述条件的是(A)


A.
B.
C.
D.

答案： 12.A

13. 在家中电路中，插头与插座接触不良有时会将插孔烧焦，如图 19 - 6 所示。关于该现象，下列分析正确的是(B)

A.插头与插座并联引起的
B.接触不良会使该处的电阻变大
C.接触不良导致电路短路
D.插孔处的电压过大

答案： 13.B

14. 家庭中的电能一般是从发电厂通过输电线输送来的，在进户线的两条输电线中，一条叫作相线，一条叫作中性线；两线之间的电压是 220 V。相线和中性线可以用测电笔来鉴别，使用时手必须接触笔尾金属体，当笔尖接触导线时，若氖管发光，则该导线是相线。

答案： 14.测电笔　笔尾金属体　相

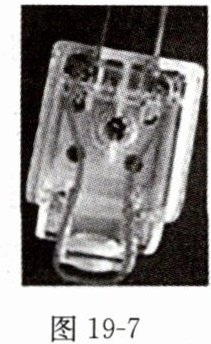

15. 如图 19 - 7 所示是电工师傅随身携带的一个“保命插头”。当检修电路时，先把这个保命插头插在能正常通电的插座中，若有人误合闸送电，检修电路将发生短路(选填“短路”或“断路”)，保护装置中的空气开关(选填“空气开关”或“漏电开关”)跳闸，从而能避免电工师傅触电。

答案： 15.短路　空气开关
