《2025年长江作业本同步练习册九年级物理全一册人教版》

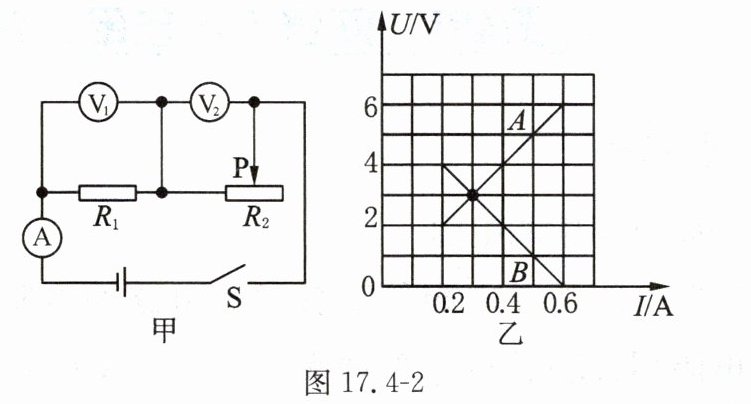

4. 如图 17.4 - 2 甲所示，电源电压保持不变，闭合开关 $S$，调节滑动变阻器的滑片，两个电压表的示数随电路中电流的变化的图像如图 17.4 - 2 乙所示。此时电阻器 $R_1$ 和 $R_2$ 是串联(选填“串联”或“并联”)的，根据图像的信息可知：A(选填“A”或“B”)是电压表 $V_1$ 的示数随电流变化的图像，电源电压为6 V，电阻 $R_1$ 为10 Ω。

答案： 4.串联 A 6 10

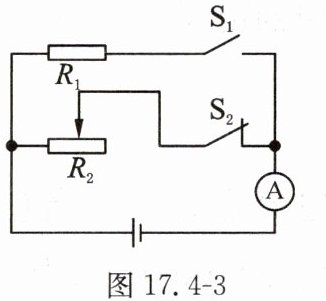

5. 如图 17.4 - 3 所示，若电阻器 $R_1$ 与滑动变阻器 $R_2$ 此时接入电路中的电阻相同，开关 $S_1$ 断开，开关 $S_2$ 闭合，则下列操作中，一定可以使电流表的示数变大的是(A)

A.闭合开关 $S_1$，断开开关 $S_2$
B.闭合开关 $S_1$，向右滑动滑动变阻器的滑片
C.减小电源电压，闭合开关 $S_1$
D.增大电源电压，向右滑动滑动变阻器的滑片

答案： 5.A

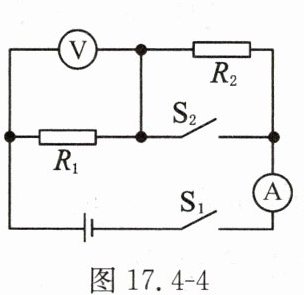

6. 如图 17.4 - 4 所示，电源电压保持不变，闭合开关 $S_1$、$S_2$，电压表的示数为 $6$ V，电流表的示数为 $0.6$ A，断开开关 $S_2$ 后，电压表示数变为 $2$ V，则 $R_2$ 的电阻和电源电压分别是(B)


A.$10$ Ω、$9$ V
B.$20$ Ω、$6$ V
C.$20$ Ω、$9$ V
D.$10$ Ω、$6$ V

答案： 6.B

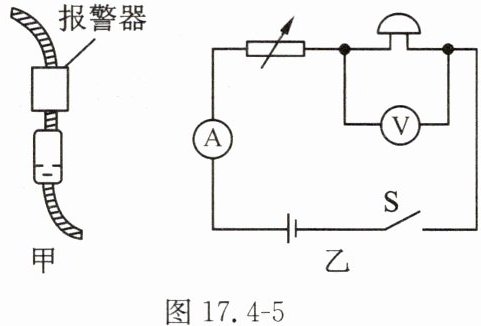

7. 小明在医院看到一种输液警报器如图 17.4 - 5 甲所示，当管内药液流完时，电铃发出报警声。报警器内有一个可变电阻，当输液管内有液体时电阻较大，无液体时电阻较小，电路如图 17.4 - 5 乙所示，则当电路正常工作时，分析正确的是(C)

A.药液输完时，电流表的示数变小
B.药液输完时，电压表的示数变小
C.药液输完时，电铃响的原因是其两端电压变大，电铃正常工作
D.药液未输完时，电铃不响是因为没有电流通过

答案： 7.C
