《2025年新教材新评估九年级物理全一册沪粤版》

1. 家庭电路的组成有：进户线、电能表、总开关、熔断器及插座等。

答案： 进户线　电能表　总开关　熔断器

2. 通常情况下,家庭电路中各个用电器的通断,不应该影响其他用电器的通断,所以用电器应该并联(填“串联”或“并联”)后接在电路中,控制用电器的开关要连接在火线(填“火线”或“零线”)和用电器之间。

答案： 并联　火线

3. 家庭电路的触电事故都是人体直接或间接跟火线接触造成的。下图是测电笔的结构,图中a为电阻、b为氖管,笔中的电阻与氖管的连接方式是串联(填“串联”或“并联”)。

答案： 火　串联

4. 通常情况下,人体的安全电压不高于36V。在家庭电路中,在安装电路之前,必须使用测电笔来判断火线和零线,图甲、乙是小金同学使用测电笔的两种方法,其中正确的是乙。

答案： 36　乙

5. 给手机充电时,手机电池是用电器；用手机打电话时,手机电池是电源。(均填“用电器”或“电源”)

答案： 用电器　电源

6. 我国家庭电路的电压是220V,家庭电路中三孔插座非常普遍,中间的插孔接地线。把两个电灯$L_1$和$L_2$连接起来,接到电源上,若电灯$L_1$两端的电压为2.5V,电灯$L_2$两端的电压为2.8V,则灯$L_1$与灯$L_2$的连接方式一定是串联(填“串联”或“并联”)。

答案： 220　地　串联

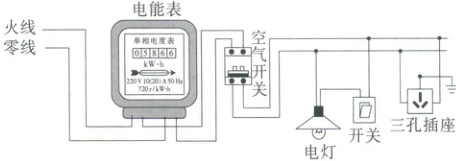

7. (多选)关于如图所示的家庭电路,下列分析正确的是(CD)

A.电灯开关与电灯交换位置后仍然能控制电灯,所以可以交换位置
B.开关短路会引起空气开关跳闸
C.当接线板的插头插入三孔插座时,空气开关跳闸,可能是因为接线板短路
D.三孔插座接地良好,如果冰箱漏电,测电笔测冰箱外壳,测电笔氖管不会发光

答案： CD

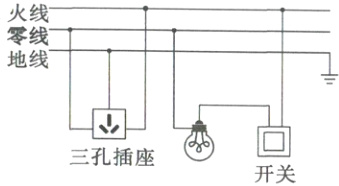

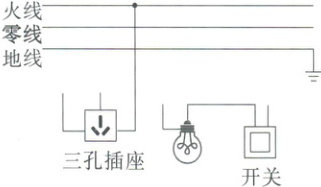

8. 下图是家庭电路中的三孔插座和有开关控制的电灯,请将其正确的连接画在电路中。

答案：

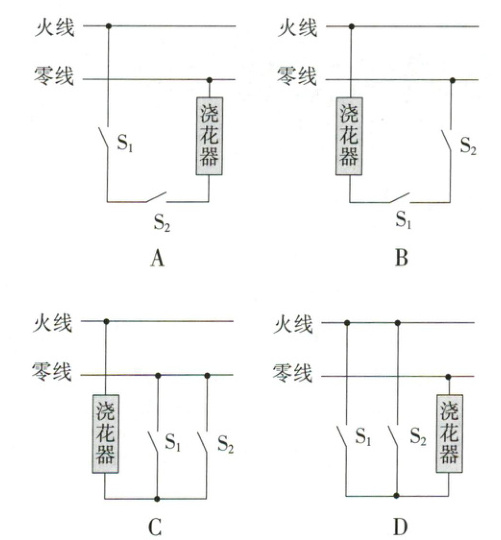

9. 小明设计了一种晚上自动给花草浇水的电路,要求浇花器仅在土壤过于干燥的夜间才开始工作,对花草进行浇水。光控开关$S_1$在天黑时闭合,湿敏开关$S_2$在土壤过于干燥时闭合,下列电路能满足上述条件的是(A)

答案： A
