7. 下列说法错误的是(D)

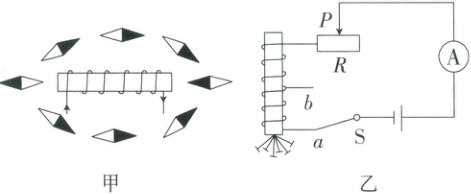

A.在探究“通电螺线管外部磁场的分布”实验中,螺线管通电后小磁针静止时的分布如图甲所示,由此可以看出通电螺线管外部的磁场与条形磁体的磁场相似
B.改变图甲中通电螺线管中的电流方向,发现小磁针指向转动$180^{\circ}$,南北极发生了对调,由此可知,通电螺线管外部的磁场方向与螺线管中电流的方向有关
C.图乙实验中,调节滑动变阻器的滑片$P$改变电路中的电流,可以探究“电磁铁磁性强弱与电流大小的关系”
D.图乙实验中,小明将开关$S从a换到b$,观察电磁铁吸引大头针数目的多少,可以探究“电磁铁磁性强弱与线圈匝数的关系”

答案： D

8. 如图所示,弹簧下端悬挂一铁块$A$,当开关$S与触点2$接触时,通电螺线管的上端是S(填“$N$”或“$S$”)极。当调换电源正、负极后,弹簧的伸长量将不变(填“变大”“变小”或“不变”)。若想使弹簧变长,可以向左(填“左”或“右”)移动滑动变阻器的滑片$P$；或将开关$S$由触点2(填“$1$”或“$2$”,下同)拨向触点1。

答案： S 不变 左 2 1

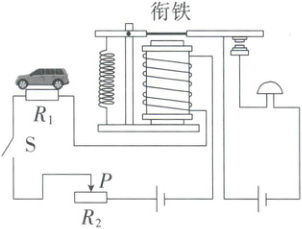

9. 下图是某道路限载报警器的工作原理图。电源电压不变,$R_{1}$是力敏电阻,其阻值随压力的变化而变化。闭合开关$S$,当车的质量超过限载质量时,电磁铁吸下衔铁,电铃响。根据不同的路面可以改变滑动变阻器滑片$P$的位置,来设定不同的限载质量。下列说法正确的是(D)

A.闭合开关$S$,电磁铁下端为$S$极
B.检测时,车的质量越大,电磁铁的磁性越弱
C.力敏电阻$R_{1}$的阻值随压力的增大而增大
D.若要提高设定的限载质量,应将滑片$P$向左移动

答案： D

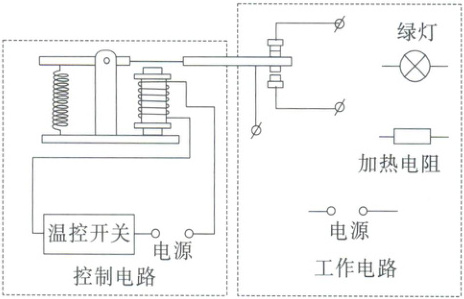

10. 某同学设计的冬季家庭温度自动控制器的工作原理图如图所示。当室内温度低于$25^{\circ}C$时温控开关闭合,绿灯不亮,加热电阻工作；温控开关断开,绿灯亮,表示温度已经达到$25^{\circ}C$。请根据以上要求,用笔画线代替导线连接电路。

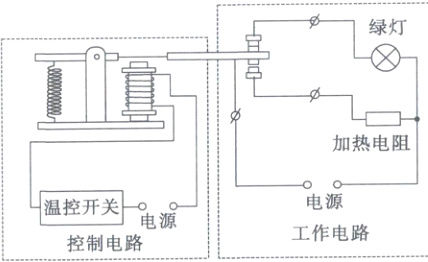

答案：
