10. 在“用电流表测电流”的实验中,轩轩设计了如图甲所示的电路进行实验。

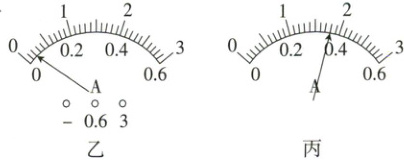

(1) 连接电路前电流表的指针如图乙所示,则接下来应该进行的操作是______。在连接电路时,开关应处于______状态。在完全不了解电路中电流大小时,应选择电流表的______(填“大”或“小”)量程进行______来确定量程。
(2) 已知闭合开关后电路中的电流约为0.4 A,请你在图甲中用笔画线代替导线,将电路连接完整。
(3) 若轩轩正确连接好电路后闭合开关,电流表的指针如图丙所示,则电路中的电流为______A。
(4) 若电流表的指针向左偏转,则原因是______。

答案：

(1)对电流表进行调零 断开 大 试触
(2)
(3)0.36
(4)电流表的正、负接线柱接反了

11. 下图是小明在练习测量电流时连接的电路,电路的连接存在错误。下列操作及说法正确的是(C)

A.撤掉导线a,电流表测量的是电路中的总电流
B.撤掉导线a,电流表测量的是通过小灯泡$L_1$的电流
C.撤掉导线c,电流表测量的是通过小灯泡$L_1$的电流
D.撤掉导线b,电流表测量的是通过小灯泡$L_2$的电流

答案： C

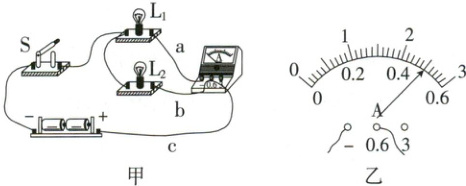

12. 图甲是小明用电流表测量电流的实物连接图。请按要求回答：
(1) 使用时应将电流表与被测用电器串联在电路中,且使电流从电流表的正接线柱流入。在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,小明忘了断开开关。
(2) 图甲中电流表测量的是通过灯L₁(填$“L_1”$或$“L_2”)$的电流；若电流表的读数如图乙所示,则电流表测出的电流是0.5A。
(3) 若要用电流表测通过$L_1$和$L_2$的总电流,且只允许移动一根导线,则应将导线b(填“a”“b”或“c”)的右端接在电流表的-(填“3”“0.6”或“-”)接线柱上。

答案：
(1)串 正 断开开关
(2)L₁ 0.5
(3)b -
