《2025年新教材新评估九年级物理全一册沪粤版》

8. 在安装直流电动机模型的实验中,小明将组装好的电动机模型、滑动变阻器、电源、开关按如图甲所示串联起来。
(1)小明闭合开关,发现线圈不转,他用手轻轻推了一下线圈,线圈开始正常转动。线圈原来不转的原因是线圈正好处于平衡位置,受到平衡力的作用。
(2)接下来,小明把永磁铁换成图乙所示的电磁铁,并将电磁铁线圈的两个接线柱M、N分别与电刷A、B相连,使电磁铁线圈与电动机模型线圈并联后,合用一个电源。当对调接在电源正、负极上的导线时,电动机模型线圈转动的方向不会(填“会”或“不会”)改变。理由是当对调接在电源正、负极上的导线时,通过电动机模型线圈和电磁铁线圈的电流都发生了变化,此时电磁铁线圈的磁场方向也随着电流方向的变化而发生了变化,故电动机模型线圈的受力方向不变,其转动方向不变。

答案：
(1)线圈正好处于平衡位置,受到平衡力的作用
(2)不会 当对调接在电源正、负极上的导线时,通过电动机模型线圈和电磁铁线圈的电流都发生了变化,此时电磁铁线圈的磁场方向也随着电流方向的变化而发生了变化,故电动机模型线圈的受力方向不变,其转动方向不变

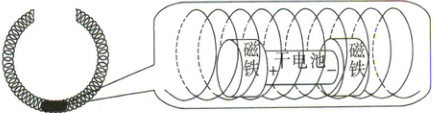

9. 如图,将铜制裸导线绕制成长螺线管当作轨道,固定在水平桌面上。将两个相同的强磁铁固定连接在一节新干电池的两极上,制成“小车”,把小车从左侧入口完全推入螺线管后,小车就会向前运动起来。运用你学过的知识,回答以下问题。

(1)小车能在用铜制裸导线绕制成的长螺线管内持续运动,一定是小车受到了力的作用。
(2)进一步分析可以发现,小车与其附近的导线构成通电回路,小车就处在电流方向相同的环形电流中,与电动机的工作原理一样,小车就会运动起来。

答案：
(1)力
(2)电动机

10. 利用图甲所示的装置观察磁场对通电直导线的作用。
(1)应在M、N之间接入电源(填“小量程电流表”“电源”或“灯泡”),装置中的导体棒应选用轻质的铝棒(填“铁棒”或“铝棒”)。
(2)图乙中,磁体间磁场的磁感线方向是从磁体N极水平指向S极,且线圈所处的空间磁场强弱是恒定的。通电后若cd段导线受磁场作用力的方向为竖直向下,则ab段和cd段受到的两个磁场作用力不是(填“是”或“不是”)一对平衡力。
(3)(多选)图丙中,小明自制了一个电动机,将线圈漆包线两端的漆全部刮去后,用导电支架托住,发现线圈不能持续转动,只能在平衡位置附近摆动。为了使线圈能持续转动,正确的刮漆方法是(BC)
A. 两侧全刮
B. 两侧均刮上半周
C. 一侧全刮,另一侧刮半周
D. 一侧刮上半周,一侧刮下半周

答案：
(1)电源 铝棒
(2)不是
(3)BC
