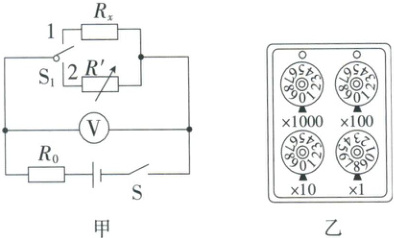

4.项目式学习小组为小江妈妈制作保湿喷雾器时需要测量一个未知定值电阻$R_{x}$的阻值,组员用电阻箱、电压表设计了如图甲所示的实验电路,其中$R'$是电阻箱,$R_{0}$是定值电阻。闭合开关$S$后,应该先把开关$S_{1}$接到触点 (1),记录电压表的示数$U$；然后把开关$S_{1}$接到另一触点,并调节电阻箱$R'$,直到电压表示数也为$U$,读出此时电阻箱$R'$的示数(各旋钮的位置如图乙所示),则待测电阻$R_{x}$的阻值为 8$\Omega$。

答案： 1　8

5.在测量定值电阻阻值的实验中,实验室提供的器材有：新干电池两节,电流表、电压表、规格为“$100\Omega 2A$”的滑动变阻器、开关各一只,导线若干。现要测量阻值几百欧的电阻$R_{x}$的阻值。

(1)如图所示,小明同学想利用此电路用“伏安法”来测量待测电阻$R_{x}$的阻值,小刚同学认为这个方法不可行,理由是电路中的电流太小，电流表无法准确测量。
(2)请你利用题中现有器材设计一种可行的实验操作方案,写出主要实验步骤即可。
①将滑动变阻器的滑片P移至a端,合上开关,记下电压表的示数$U$(即电源电压)；
②再将滑动变阻器的滑片P移至b端,记下电压表的示数$U_{x}$；
③$R_{x}阻值的表达式为R_{x}= $$\frac{U_{x}}{U-U_{x}}×100Ω$。

答案：
(1)电路中的电流太小，电流表无法准确测量
(2)①滑动变阻器的滑片P移至a端 ②滑动变阻器的滑片P移至b端 ③$\frac{U_{x}}{U-U_{x}}×100Ω$

6.图甲是小明测量小灯泡电阻的电路,电源电压$U = 6V$,小灯泡正常发光时的电压为$2.5V$。
甲


乙
丙
(1)测量灯泡电阻的实验原理为$R=\frac{U}{I}$。
(2)正确连接电路后,闭合开关,移动滑动变阻器的滑片,发现小灯泡不亮,电压表指针偏转明显,电流表无示数,则发生的故障可能是小灯泡断路(填“断路”或“短路”)。

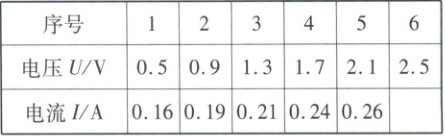

(3)排除故障后进行实验,测得的数据如下表,则他选用的滑动变阻器规格是0~50Ω(填“$0\sim20\Omega$”或“$0\sim50\Omega$”)。

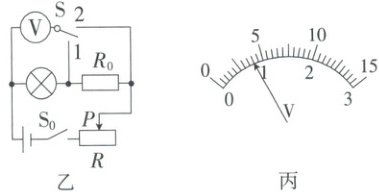

(4)在测量第6组数据时,发现电流表损坏,小明利用图乙所示的电路测出了小灯泡正常发光时的电阻,已知定值电阻$R_{0}的阻值为5\Omega$。实验步骤如下：
①闭合开关$S_{0}$,单刀双掷开关$S$接1,移动滑动变阻器的滑片$P$,使电压表示数$U_{1}= $2.5$V$；
②保持滑片$P$的位置不变,将单刀双掷开关$S$接2,电压表示数如图丙所示,则小灯泡正常发光时的电阻$R_{L}= $8.3$\Omega$。(结果保留一位小数)

答案：
(1)$R=\frac{U}{I}$
(2)断路
(3)0~50Ω
(4)①2.5　②8.3
