《2025年新教材新评估九年级物理全一册沪粤版》

1. 串联电路中电压特点：总电压等于各部分电压之和；并联电路中电压特点：各支路两端电压相等,且等于电源电压。

答案： 总电压等于各部分电压之和 各支路两端电压相等,且等于电源电压

2. 如图所示,若电源电压为 4.5 V,电压表的示数为 3 V,则灯泡$ L_1 $两端的电压为1.5V,灯泡$ L_2 $两端的电压为3V。

答案： 1.5 3

3. 如图所示,电源电压恒为 3 V,开关 S 闭合后,电压表示数为 2 V,则灯$ L_1 $两端的电压为1V；断开开关 S,电压表示数将变大(填“变大”“变小”或“不变”)。

答案： 1 变大

4. 如图所示,电源电压保持不变,当开关$ S_1 $闭合、$S_2 $断开时,电压表的读数是 3 V；当开关$ S_1 $断开、$S_2 $闭合时,电压表的读数是 4.5 V,则此时$ L_1、$$L_2 $两端的电压分别是3V 和1.5V。

答案： 3 1.5

5. 如图所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。一段时间之后,一个电表示数变小,另一个电表示数不变,则故障可能是L₁处断路。

答案： L₁处断路

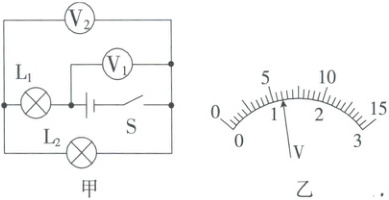

6. 小明按如图甲所示的电路进行实验,闭合开关,灯泡正常工作,电压表$ V_1 $和$ V_2 $的指针位置完全一样,如图乙所示,则$ L_1、$$L_2 $两端的电压分别为(C)

A.1.2 V 6 V
B.1.4 V 5.2 V
C.4.8 V 1.2 V
D.1.4 V 3.8 V

答案： C

7. 小明在实验室里连接了如图所示的电路。以下对此电路的认识,正确的是(B)

A.两个小灯泡并联,电压表测电源电压
B.两个小灯泡串联,电压表测$ L_2 $两端的电压
C.若灯$ L_1 $短路,则电压表示数为零
D.若灯$ L_2 $短路,则电压表示数为 3 V

答案： B

8. 如图所示,闭合开关,灯泡$ L_1 $比$ L_2 $亮,电压表 V 的示数为 3.8 V,下列说法正确的是(A)

$A. V_1 $示数为 3.8 V
$B. V_1 $示数大于 3.8 V
$C. V_2 $示数小于 3.8 V
$D. V_2 $示数大于 3.8 V

答案： A

9. 下列叙述中,属于并联电路特征的是(C)
A.电路中每一处的电流都相等
B.一个开关可以控制整个电路
C.各条支路两端的电压都相等
D.电路中各部分电压之和等于总电压

答案： C
