《2025年新教材新评估九年级物理全一册沪粤版》

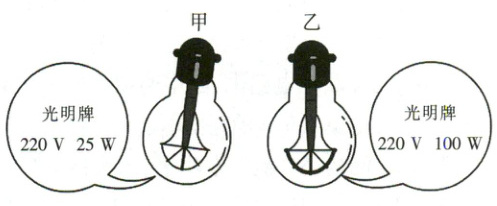

8. 下图是甲、乙两只普通照明灯泡的示意图。将它们接入 $ 220 V $ 的电路中,忽略灯丝电阻的变化,下列说法正确的是(A)


A.串联时,甲灯比乙灯亮
B.串联时,两灯一样亮
C.并联时,甲灯比乙灯亮
D.并联时,两灯一样亮

答案： A

9. 如图所示,电源电压保持不变,小灯泡标有“6 V 3 W”字样,滑动变阻器的最大阻值为 $ 24 \Omega $。
(1)小灯泡正常工作时的电阻为多少？
(2)小灯泡正常工作 $ 10 min $ 消耗的电能为多少？
(3)当滑片 $ P $ 在中点时,小灯泡恰好正常发光,则电源电压为多少？

答案：
(1)12Ω　　
(2)1800J　　
(3)12V

10. 小明利用如图甲所示的电路测量小灯泡在 $ 2.5 V $ 电压下正常发光时的电阻,电源电压保持不变。

(1)请你用笔画线代替导线将图甲中的实物电路连接完整。要求：向左移动滑动变阻器的滑片 $ P $ 时,电流表的示数变大,且导线不能交叉。
(2)闭合开关前,应将滑动变阻器的滑片 $ P $ 移到______(填“A”或“B”)端。
(3)小明正确连接好电路闭合开关后,发现小灯泡不亮,但是电流表和电压表的指针有偏转,则接下来合理的操作是______。
A. 断开开关,更换小灯泡
B. 移动滑动变阻器的滑片,观察小灯泡是否发光
C. 重新连接电路
D. 更换滑动变阻器
(4)某次测量时,滑动变阻器的滑片 $ P $ 移动到某一位置,电压表的示数如图乙所示,为______V,要得到小灯泡正常发光时的电阻,应将滑片 $ P $ 向______(填“左”或“右”)移动。
(5)小明根据多次测量得到的数据绘出了通过小灯泡的电流和它两端电压的图像(如图丙),结果发现图像不是一条直线,这是因为______；由图丙可得,小灯泡正常发光时的电阻为______Ω。

答案：

(1)
　　　
(2)B　
(3)B
(4)1.7　左
(5)灯泡的电阻会随温度的改变而改变　10

11. 将“12 V 3 W”的灯泡 $ L_1 $ 和“12 V 6 W”的灯泡 $ L_2 $ 串联起来(不计温度对灯泡电阻的影响),接到电压恒定的电源两端。为保证电路安全,电源电压最大为18V,发光较暗的小灯泡的实际功率是1.5W。

答案： 18　1.5
