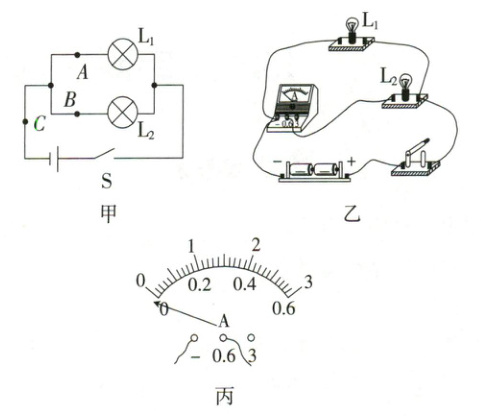

9. 在“探究并联电路中电流的规律”实验中,小明设计了如图甲所示的电路图。
(1) 实验中需要测量 $ A $、$ B $、$ C $ 三处的电流,图乙是他某次测量时连接的实验电路,此时电流表测量的是B(填“$ A $”“$ B $”或“$ C $”)处的电流。

(2) 闭合开关,两灯发光,电流表的示数如图丙所示,则电路故障是电流表正、负接线柱接反了。
(3) 排除故障后,根据实验方案进行实验,记录数据如下表所示,分析表格数据可得,并联电路中干路电流和各支路电流的关系是$I_{C}=I_{A}+I_{B}$(填关系式)。

(4) 在小组相互交流讨论后,其他组同学一致认为小明的实验结论不可信,请你指出不可信的理由：根据一组数据得出的结论具有偶然性。

答案：
(1)B
(2)电流表正、负接线柱接反了$(3)I_{C}=I_{A}+I_{B}(4)$根据一组数据得出的结论具有偶然性

10. 如图所示,开关 $ S $ 闭合后,电流表 $ A_1 $、$ A_2 $、$ A_3 $ 的示数分别为 $ 1.2\,A $、$ 1\,A $、$ 0.6\,A $,则通过 $ L_1 $ 的电流是0.2A,通过 $ L_2 $ 的电流是0.4A,通过 $ L_3 $ 的电流是0.6A。

答案： 0.2 0.4 0.6
