《2025年新教材新评估九年级物理全一册沪粤版》

1. 电磁继电器是利用低电压、弱电流电路的通断来间接地控制高电压、强电流电路的通断的装置。电磁继电器的实质是利用电磁铁来控制工作电路的一种开关。

答案： 低 弱 高 强 开关

2. 下图是一电磁继电器的结构图,图中①的名称是衔铁,其作用是和动触点连在一起,带动动触点上下运动；②的名称是电磁铁,其作用是通电时产生磁性,吸引衔铁。

答案： 衔铁 上下 电磁铁 通电时产生磁性,吸引衔铁

3. 小明设计了一种微机室防盗报警器,其原理如图所示,微机室的电路相当于控制电路,传达室的电路相当于工作电路。当控制电路开关闭合时,电磁铁 B 端是N(填“N”或“S”)极,与金属弹性片上的磁铁相互排斥,电铃工作(填“工作”或“不工作”)。

答案： 控制 工作 N 排斥 工作

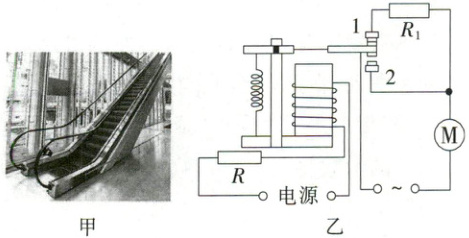

4. 如图甲所示,电梯在有、无人乘坐时会以不同的速度运行,这样可以节约用电。图乙所示的电路是该电梯的控制电路图,其中 R 为压敏电阻,其阻值随压力的增大而减小。当所有人离开电梯时,图中电磁铁的磁性将减弱(填“增强”“减弱”或“不变”),动触点将与静触点1(填“1”或“2”)接触,电动机的转速将变慢(填“变快”“变慢”或“不变”)。

答案： 减弱 1 变慢

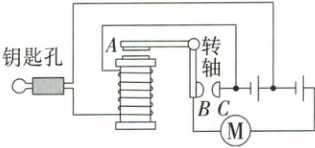

5. 如图所示,该电路是汽车启动装置的电路简图,当钥匙插入钥匙孔并转动时,电磁铁得到磁性,此时电磁铁上端为N极,触点 B 与 C接通(填“接通”或“断开”),汽车启动。

答案： N 接通

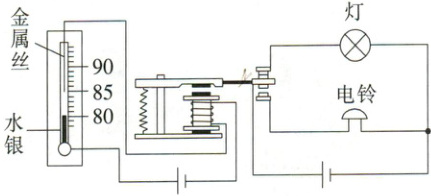

6. 下图是一个利用电磁继电器的温度自动控制装置。关于该装置,下列说法不正确的是(C)

A.装置中的温度计使用的水银是导体
B.电铃响说明温度高于 85℃
C.电铃响说明温度低于 85℃
D.灯亮说明温度低于 85℃

答案： C

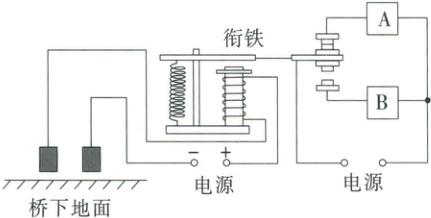

7. 暴雨后立交桥下积水较深很不安全,物理学习小组为此设计了一个积水自动报警器,其原理图如图所示。此装置中用到了电磁继电器,它是利用电流的磁效应工作的。图中 A、B 位置可以安装电铃或 LED 灯,要求地面没有积水时,LED 灯亮,地面积水较深时,电铃响。根据设计要求,电铃应该安装在图中的B(填“A”或“B”)位置。

答案： 电流的磁效应 B
