《2025年新教材新评估九年级物理全一册沪粤版》

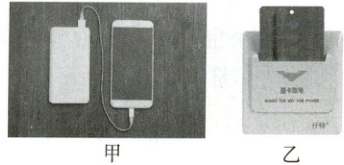

1. 如图甲所示,一个充电宝正在给手机的电池充电,手机的电池相当于用电器(填“电源”或“用电器”)；图乙所示为宾馆房间的插卡取电设备,将房卡插入槽中,房间内的用电器才能使用,房卡的作用相当于电路元件中的开关。

答案： 用电器 开关

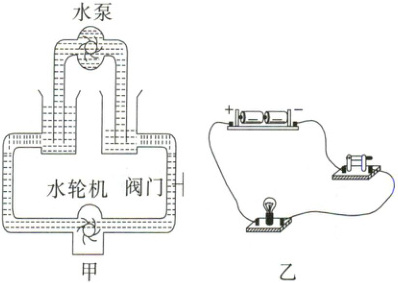

2. 为了学好电路知识,老师结合如图甲所示的水循环流动装置,让同学们与如图乙所示的电路进行比较并找出相似的规律。图甲中水泵不断抽水使水管中形成水流,水泵类似于图乙中的电源,图甲中控制水流动的阀门类似于图乙中的开关。(均填“电源”“用电器”或“开关”)

答案： 电源 开关

3. 如图所示,只闭合开关 $ S_1 $,灯泡 $ L_1 $ 处于开路(填“通路”“开路”或“短路”)状态；要使灯泡 $ L_1 $ 和 $ L_2 $ 串联,应闭合开关S和S₂。

答案： 开路 S和S₂

4. 如图所示,当只闭合开关S₁和S₃时,灯 $ L_1 $、$ L_2 $ 并联；当只闭合开关S₂时,灯 $ L_1 $、$ L_2 $ 串联。

答案： S₁和S₃ S₂

5. 如图所示,下列有关该电路的说法正确的是(A)

A.只闭合 $ S_1 $ 时,两灯串联
B.只闭合 $ S_2 $ 时,只有 $ L_1 $ 发光
C.闭合 $ S_1 $ 和 $ S_2 $ 时,两灯并联
D.闭合 $ S_1 $ 和 $ S_2 $ 时,两灯都能发光

答案： A

6. 如图所示,要使灯 $ L_1 $ 和 $ L_2 $ 串联、灯 $ L_1 $ 和 $ L_2 $ 并联,应闭合的开关分别是(B)

A.$ S_1 $ 和 $ S_3 $；$ S_2 $
B.$ S_3 $；$ S_1 $ 和 $ S_2 $
C.$ S_2 $ 和 $ S_3 $；$ S_3 $
D.$ S_2 $；$ S_1 $ 和 $ S_3 $

答案： B

7. 如图所示,粗心的小强把一根导线接在了灯 $ L_1 $ 的两端。此时如果闭合开关,一定会发生的情况是(C)

A.电源短路
B.灯 $ L_1 $ 的灯丝烧断
C.灯 $ L_1 $ 不亮
D.灯 $ L_2 $ 的灯丝烧断

答案： C
