《2025年新教材新评估九年级物理全一册沪粤版》

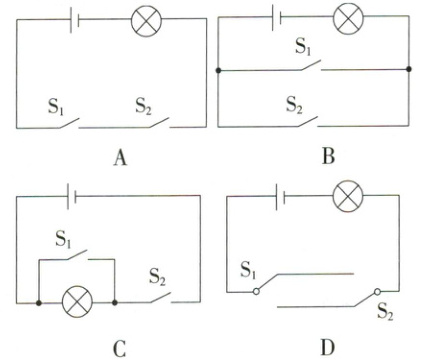

8. 小伊家装修房子设计楼梯照明电路时,希望在楼上、楼下安装两个开关,方便随时独立操控自家门口同一走廊灯泡的亮灭。下面的电路图设计正确的是(D)

答案： D

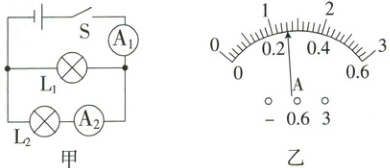

9. 如图甲所示,闭合开关 S,两只电流表的指针均指在如图乙所示的位置,则通过小灯泡$ L_1$的电流是1.04A。

答案： 1.04

10. 如图所示,当开关 S 闭合时,电流表$ A_1$的示数为 1.5 A,电流表$ A_2$的示数为 0.7 A,电流表$ A_3$的示数为 1.2 A。通过$ L_1$的电流是0.8A。

答案： 0.8

11. 如图所示,电源电压保持不变,当只闭合开关$ S_1$时,电流表 A 的示数是 0.5 A。
(1)求此时通过灯泡$ L_3$的电流；
(2)当开关$ S_1、$$S_2、$$S_3$都闭合时,通过灯泡$ L_2$的电流是 1.6 A,电流表 A 的示数是 2.4 A,求此时通过灯泡$ L_1$和$ L_3$的电流。

答案：
(1)0.5 A
(2)0 A 0.8 A

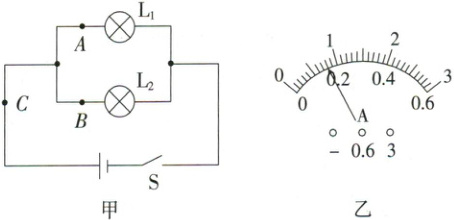

12. 图甲所示是某实验小组在“探究并联电路的电流规律”实验中设计的电路图。



(1) 实验中,小明应该选择两个规格_________(填“相同”或“不同”)的小灯泡。

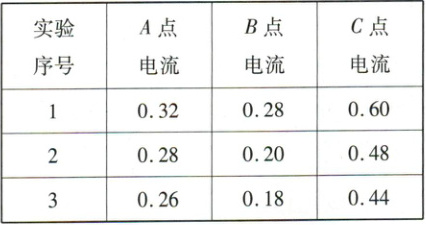

(2) 正确连接电路后,小刚测出 A、B、C 三处的电流如表所示,由此可得出结论_________(填表达式)。但是细心的小明发现,记录数据的表格中存在不规范之处,则表格中的不规范之处是_________。
(3) 改变灯泡规格,重新进行上述实验,测得 A 处电流 Iₐ = 0.30 A,观察到 C 处电流表指针位置如图乙所示,则 B 处电流大小为_________。
(4) 为更方便地测出两支路的电流,小明找来一个单刀双掷开关,设计了如图丙所示的电路,当开关 S 接 a 时,电流表测量通过_________(填$“L_1”$或$“L_2”)$的电流；当开关 S 接 b 时,请判断电流表能否正常测量通过另一条支路的电流,并说明理由(假设 S 接 a 时能够正常测量)：_________。
(1)不同
(2)I_C=I_A+I_B 表格中数据没有单位
(3)0.5 A
(4)L₂ 不能，因为电流表的正、负接线柱接反了

答案：
(1)不同
(2)I_C=I_A+I_B 表格中数据没有单位
(3)0.5 A
(4)L₂ 不能，因为电流表的正、负接线柱接反了
