11. 如图所示,电源电压可调,定值电阻$R_{1}$标有“6 Ω 1.5 A”字样,滑动变阻器$R_{2}$标有“10 Ω 1 A”字样。先闭合$S_{1}$后,再闭合$S_{2}$,电流表的示数将变大(填“变大”“变小”或“不变”)。为了安全起见,$S_{1}$、$S_{2}$闭合时电源电压最大为9V,电路中的最大电流为2.5A。

答案： 变大 9 2.5

12. 如图所示,灯泡$L_{1}$标有“2.5 V 0.5 A”字样,$L_{2}$上只能看清“3 V”字样,设灯丝电阻不变,电源电压恒定。若 S、$S_{1}$、$S_{2}$均闭合,则$L_{2}$刚好正常发光,电流表读数为$I_{1}$；若只闭合 S,则$L_{1}$正常发光,电流表读数为$I_{2}$。电源电压为3V,R 的阻值为1Ω,$I_{1}:I_{2}$ = 6:1。

答案： 3 1 6:1

13. 如图所示,电源电压保持不变。闭合开关 S 后,将滑动变阻器$R_{2}$的滑片从任意一点向右滑到另外一点时,电流表 A、电压表$V_{1}的示数变化量分别为\Delta I$、$\Delta U_{1}$,则在滑动滑片的过程中,电压表$V_{2}$的示数变小,$\frac{\Delta U_{1}}{\Delta I}$的值不变。(均填“变大”“变小”或“不变”)

答案： 变小 不变

14. 如图所示,电阻 R 的阻值为 10 Ω,闭合开关 S,当滑动变阻器的滑片 P 移到 a 端时,电流表的示数为 0.6 A；当滑动变阻器的滑片 P 移到 b 端时,电流表的示数为 0.2 A。下列说法正确的是(C)

A.电源电压为 9 V
B.滑动变阻器的最大阻值为 30 Ω
C.当滑片 P 移到中点时,电流表示数为 0.3 A
D.当滑片 P 移到 b 端时,电压表示数为 4 V

答案： C

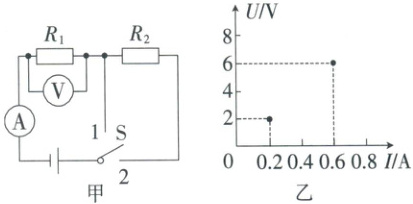

15. 如图甲所示,当开关 S 从接点 2 转换到接点 1 时,电流表、电压表对应示数如图乙所示。根据图中信息求：
(1) 电源电压 U 和电阻$R_{1}$的阻值；
(2) 电阻$R_{2}$的阻值。

答案：
(1)6V 10Ω
(2)20Ω
