《2025年新教材新评估九年级物理全一册沪粤版》

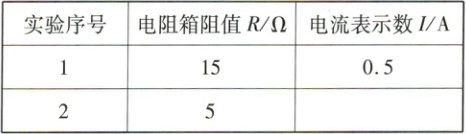

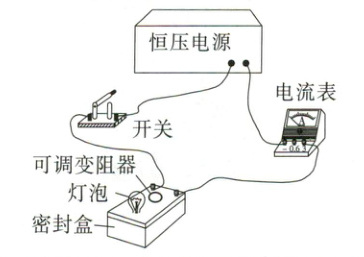

10. 一个密封盒的表面可见两个接线柱、一个灯泡(不考虑温度影响)和一个电阻箱的旋钮。盒内只有灯泡和电阻箱两个用电器,小明想探究它们的连接方式,连接了如图所示的电路(电源电压恒为3V),做了两次实验,部分数据记录如下表所示。


(1)由实验可知灯泡和电阻箱的连接方式是并联,灯泡工作时的电阻是10Ω。
(2)第2次实验中,电流表示数是0.9A,整个电路1min消耗的电能是162J。

答案：
(1)并联 10
(2)0.9 162

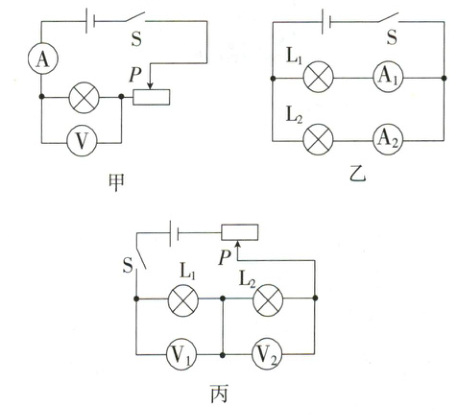

11. 在“探究影响电流做功多少的因素”活动中,同学们设计了如图甲、乙、丙所示的三个电路。
(1)根据灯泡的亮度,我们可以比较相同时间内电流做功的多少。
(2)经过讨论,小明认为不可以选择图甲电路,原因是无法利用控制变量法探究电功与电压、电流的关系。
(3)为了探究电功与电流的关系,小丽认为应该选择图乙所示的电路,小勇认为该电路有不足之处,他的理由是不能多次测量,无法排除实验结论的偶然性。
(4)利用丙电路是为了探究电功与电压的关系,当闭合开关后,小华发现两灯都不亮,电压表$V_{1}$有示数,电压表$V_{2}$无示数,则电路发生的故障可能是L₁断路。排除故障后,同学们正确操作,根据电压越大,灯泡越亮的现象得出了结论。该结论是电流和通电时间一定时,电压越大,电流所做的功越多。

答案：
(1)灯泡的亮度
(2)无法利用控制变量法探究电功与电压、电流的关系
(3)不能多次测量,无法排除实验结论的偶然性
(4)电压 L₁断路 电压越大,灯泡越亮 电流和通电时间一定时,电压越大,电流所做的功越多

12. 某城市普通居民用电电价为每度0.52元。2024年6月1日起实行“一户一表”,城乡居民用户和居民充电设施用户自愿选择是否执行。居民分时电价分为谷段、平段和峰段：
① 谷段为$00:00\sim08:00$,每度电价降低0.18元；
② 平段为$08:00\sim11:00$,$17:00\sim20:00$,$22:00\sim24:00$,每度电价不变；
③ 峰段为$11:00\sim17:00$,$20:00\sim22:00$,每度电价提高0.10元。
小明家电能表2024年8月1日0时读数为$5477.7kW\cdot h$,同年9月1日0时读数如图所示,则小明家八月份共用电160度。若该月用电量中,四分之一为谷段用电,二分之一为平段用电,其余为峰段用电,则小明家八月份应缴电费80元。

答案： 160 80
