10. 如图所示,两盏小灯泡的规格不同,当开关闭合后,下列说法正确的是(A)

A.灯泡$ L_1、$$L_2 $两端的电压相等
B.电流表测量通过灯泡$ L_1 $的电流
C.灯泡$ L_1 $和灯泡$ L_2 $是串联的
D.取下灯泡$ L_2,$电流表的示数不变

答案： A

11. 如图所示,电源电压为 9 V,电压表$ V_1、$$V_2 $规格相同,闭合开关 S,电压表$ V_1 $示数为 6 V,通过灯泡$ L_2 $的电流为 0.5 A。

(1) 灯泡$ L_1 $和$ L_2 $两端的电压各是多少？
(2) 通过灯泡$ L_1 $的电流是多少？电流表示数为多少？
(3) 若灯泡$ L_1 $灯丝烧断,则电压表$ V_1 $的示数为多少？

答案：
(1)灯泡L₁两端的电压为6 V;灯泡L₂两端的电压为3 V。
(2)通过灯泡L₁的电流是0.5 A;电流表示数为0.5 A。
(3)若灯泡L₁灯丝烧断,则电压表V₁的示数为9 V。

12. 在“探究串联电路电压的特点”活动中,实验电路图如下图所示。

(1) 实验中应选择规格不同(填“相同”或“不同”)的小灯泡。
(2) 在测$ L_1 $两端电压时,闭合开关,发现电压表示数为零,原因可能是L₁短路或L₂断路(填一种)。
(3) 在正确测出$ L_1 $两端电压后,小明保持电压表的 B 连接点不动,只断开 A 连接点,并改接到 C 连接点上,测量$ L_2 $两端电压。他能否测出$ L_2 $两端电压？不能,理由是电压表正、负接线柱接反了。
(4) 小明分别测出 AB、BC、AC 间的电压并记录在下表中,分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：仅通过一次实验得出的结论具有偶然性。改进方法是更换规格不同的灯泡进行多次实验。

答案：
(1)不同
(2)L₁短路或L₂断路
(3)不能 电压表正、负接线柱接反了
(4)仅通过一次实验得出的结论具有偶然性
更换规格不同的灯泡进行多次实验

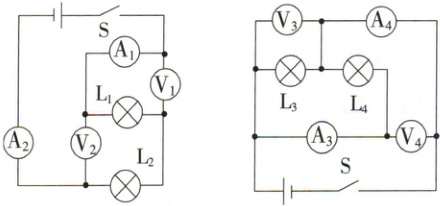

13. 如图所示,闭合开关,电路正常工作,图中电流表 A_1、A_2、A_3、A_4 对应的示数为 $I_1$、$I_2$、$I_3$、$I_4$,电压表 V_1、V_2、V_3、V_4 对应的示数为 $U_1$、$U_2$、$U_3$、$U_4$。下列说法正确的是(C)

A.$I_1 ＜ I_2$,$I_3 = I_4$,$U_1 = U_2$,$U_3 ＞ U_4$
B.$I_1 = I_2$,$I_3 = I_4$,$U_1 = U_2$,$U_3 = U_4$
C.$I_1 = I_2$,$I_3 ＜ I_4$,$U_1 ＜ U_2$,$U_3 = U_4$
D.$I_1 ＜ 1_2$,$I_3 ＜ I_4$,$U_1 = U_2$,$U_3 = U_4$

答案： C
