《2025年新教材新评估九年级物理全一册沪粤版》

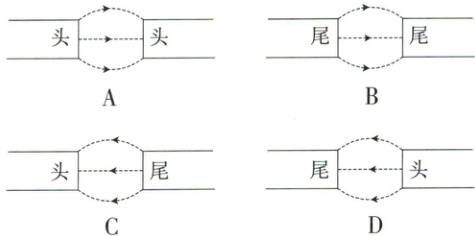

1. 下图是军事著作《武经总要》中记载的“指南鱼”,它静止漂浮时,鱼头总是指北。小明将两条完全相同的“指南鱼”靠近摆放,并绘制了它们的磁感线分布,其中正确的是(D)

答案： D

2. 北宋科学家沈括在《梦溪笔谈》中最早记载了地磁偏角。下列相关说法正确的是(C)
A.地理南、北极与地磁场的南、北极完全重合
B.地磁场的磁感线是真实存在的
C.地磁场的北极在地理的南极附近
D.地磁场方向由地理北极指向地理南极

答案： C

3. 如图所示,条形磁铁竖直放在水平地面上,上方为加入铁芯的螺线管,闭合开关后,通电螺线管与条形磁铁产生力的作用。请你标出通电螺线管上端的极性和条形磁铁竖直向下的受力示意图($O$为力的作用点)。

答案：

4. 如图甲所示,把一根直导线平行放置在静止小磁针的正上方,当通有图示方向的电流时,小磁针的$N$极向纸内偏转,此现象说明通电导线周围存在磁场。改变电流方向,小磁针的$N$极向纸外偏转,此现象说明电流的磁场方向与电流方向有关。小明由此推测：若一束电子流沿着水平方向平行地飞过小磁针正上方(如图乙),小磁针也将发生偏转。此时小磁针的$N$极会向纸外(填“纸内”或“纸外”)偏转。

答案： 磁场 电流方向 纸外

5. 小强同学利用小磁针探究通电螺线管外部磁场方向,电路接通后小磁针静止时的位置如图所示。下列说法正确的是(B)

A.通电螺线管的左边是$S$极
B.电源的左边是正极
C.交换电源的正、负极,小磁针不会发生偏转
D.电路断开后,小磁针一定会静止不动

答案： B

6. 如图所示,光滑地面上有一小车,其上放一条形磁体,左侧地面固定一螺线管,当开关闭合时,小车将向右(填“左”或“右”)运动。

答案： 右
