7. 某实验小组做“测量小灯泡的电功率”实验,所用电源电压为 3 V,待测小灯泡的额定电压为 2.5 V,其电阻约为 10 Ω。

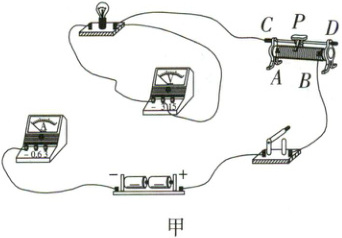

(1)请用笔画线代替导线,完成图甲中实物电路的连接(要求：连线不得交叉,电流表量程要正确)。
(2)检查电路连接无误后闭合开关,发现灯泡不亮,电压表有示数,电流表几乎无示数,产生这种现象的原因可能是_____。
A. 滑动变阻器断路
B. 电压表短路
C. 电压表断路
D. 小灯泡断路

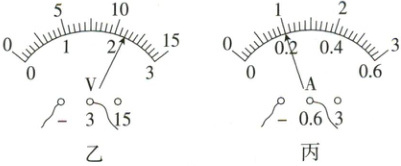

(3)排除故障后闭合开关,当滑动变阻器的滑片 $ P $ 移到某一位置时,电压表示数如图乙所示,要测量小灯泡的额定功率,应将滑动变阻器的滑片 $ P $ 向______(填“A”或“B”)端移动。
(4)闭合开关,调节滑动变阻器的滑片 $ P $,使灯泡正常发光,此时电流表示数如图丙所示,则待测灯泡的额定功率为______W。

答案：

(1)　　 　
(2)D 　
(3)B 　
(4)0.5

8. 电阻 $ R_1 $ 和 $ R_2 $ 的 $ I - U $ 关系图像如图所示,下列说法正确的是(C)


A.$ R_1 $ 与 $ R_2 $ 的电阻之比为 $ 2:1 $
B.将 $ R_1 $ 和 $ R_2 $ 并联在电压为 2.5 V 的电路中,总电流为 0.6 A
C.将 $ R_1 $ 和 $ R_2 $ 并联在电路中,相同时间内 $ R_1 $ 和 $ R_2 $ 消耗的电能之比为 $ 2:1 $
D.将 $ R_1 $ 和 $ R_2 $ 串联在电路中,相同时间内 $ R_1 $ 和 $ R_2 $ 消耗的电能之比为 $ 2:1 $

答案： C

9. 小松家买了一个多挡位电火锅,其内部电路原理如图所示,部分参数如下表所示。$ R_1 $、$ R_2 $、$ R_3 $ 均为发热电阻,$ R_3 $ 的阻值为 44 Ω。旋转开关 $ S $,让其和触点 1 和 2、2 和 3 或 3 和 4 接触时,可实现不同挡位的转换。


(1)使用中温挡时,旋转开关应该旋转到跟2和3触点接触的位置。
(2)电路中 $ R_1 $、$ R_2 $ 的阻值各为多少？
(2)R₁=66 Ω R₂=44 Ω
(3)在高温挡模式下,向锅内倒入 2 kg 温度为 20 ℃的水,用高温挡连续正常工作 210 s,水温升高到 70 ℃,这时电火锅的加热效率 $ \eta $ 是多少？[电热丝的电阻不随温度变化,$ c_{水} = 4.2 × 10^3 \, J/( kg·℃) $,结果保留到 0.1%]
(3)90.9%

答案：
(1)2和3
(2)R₁=66 Ω R₂=44 Ω
(3)90.9%
