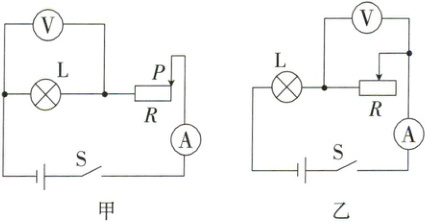

7.测量小灯泡正常发光时的电阻,器材有：电源(电压恒定但未知)、标有“$2.5V$”字样的小灯泡、规格分别为“$5\Omega 1A$”和“$20\Omega 1A$”的滑动变阻器、开关各一个,电流表和电压表各一个,导线若干。


(1)如图甲所示,正确连接电路,闭合开关$S$后,电压表示数为$3V$,发现此时无法进行测量,原因是闭合开关时滑动变阻器已调到最大值，无法再调节使电压表的示数为2.5V。
(2)换用另一个滑动变阻器,设计如图乙所示电路。闭合开关$S$,移动滑片多次记录电流表和电压表的数据,并画出$I-U$图像(如图丙)。由图可知：
①所选滑动变阻器的规格应是“20Ω　1A”；
②当电压表示数为2.0V时小灯泡正常发光,则正常发光时灯泡的电阻为8.9$\Omega$。(保留一位小数)

答案：
(1)闭合开关时滑动变阻器已调到最大值，无法再调节使电压表的示数为2.5V
(2)①“20Ω　1A”　②2.0　8.9

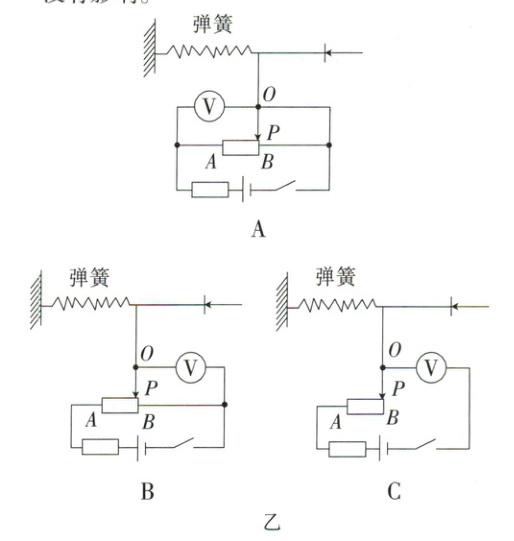

8.图甲是小明设计的坐位体前屈器材示意图,电源电压为$3V$且保持不变,电压表($0\sim3V$)、滑动变阻器($40\Omega 1A$)、定值电阻($20\Omega$)各1个,在挡板处向左施加推力时,弹簧缩短,同时滑片随之向左移动。已知：在弹性限度内,弹簧形变的长度与受到力的大小成正比。弹簧形变不超出弹性范围,导线对滑片滑动没有影响。


(1)闭合开关,从图甲中位置向左推动挡板的过程中,电压表的示数 (变大)。
(2)弹簧自然伸长时,滑片刚好在$B$端,则坐位体前屈器材的零刻度线应该标记在电压表的 1V刻度线处。
(3)为使电压表的示数随挡板推动距离的增大而增大,且电压表改成的距离显示器的示数刻度分布均匀,图乙中改进最恰当的是 (B)。
(4)按改进后的方案闭合开关,当弹簧自然伸长时,滑片刚好在$B$端。当挡板推动的距离为$30cm$时(在弹性限度内),滑片刚好在$A$端。则当电压表的示数为$1.5V$时,挡板的推动距离为 22.5cm。

答案：
(1)变大　
(2)1　
(3)B　
(4)22.5
