《2025年新教材新评估九年级物理全一册沪粤版》

1. 如图所示,将一阻值为80Ω的均匀电阻丝围成圆环状,当将A、B两点接入电路时,接入的电阻是15Ω。

答案： 15

2. 如图所示,电源电压不变$,R_2= 6Ω,R_3= 4Ω。$当$R_1$两端电压为4V时,通过它的电流正好是2A,则$R_1$的电阻是2Ω；当开关S闭合后,电流表示数为0.3A,则电源电压为2.4V；将电流表换为电压表,闭合开关S后,电压表示数为0.8V。

答案： 2 2.4 0.8

3. 如图所示,电源电压不变,当开关$S_1、$$S_2$同时闭合时,电流表的示数是0.3A,电压表的示数是6V。现将两表互换位置,当开关$S_2$闭合、$S_1$断开时,电流表示数是0.2A,则$R_1$和$R_2$的阻值之比是2:1,此时电压表示数为6V。

答案： 2:1 6

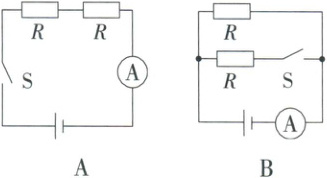

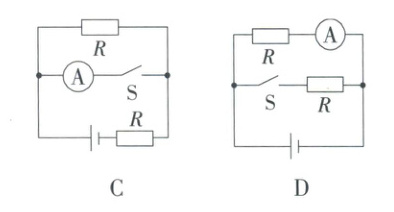

4. 下面四个电路中,电源电压相同且不变,电阻R的阻值均相等,闭合开关S,电流表示数不变的是(D)

答案： D

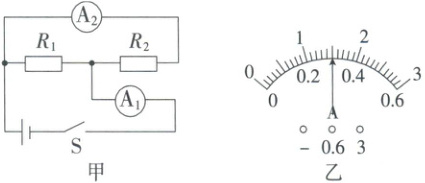

5. 如图甲所示,闭合开关S后,两个电流表指针偏转均如图乙所示,则$R_1$与$R_2$的阻值之比为(D)

A.5:1
B.1:5
C.4:1
D.1:4

答案： D

6. 下图是一款测量身高的仪器。当体检者站在台面上时,测量仪能自动显示身高。R₀是定值电阻,R是滑动变阻器,电源电压保持不变,滑片会随身高上下平移。当开关S闭合时,下列说法正确的是(B)

A.身高越高,示数越大,示数越小
B.身高越高,示数越小,示数越大
C.身高越矮,示数越大,示数越大
D.身高越矮,示数越小,示数越小

答案： B

7. 如图所示,电源电压为6V且保持不变,电阻$R_1$的阻值为24Ω,闭合开关S,电流表的示数为0.4A。求：
(1)通过$R_1$的电流；
(2)通过$R_2$的电流；
(3)电阻$R_2$的阻值。

答案：
(1)0.25 A
(2)0.15 A
(3)40 Ω
