《2025年新教材新评估九年级物理全一册沪粤版》

1. 我国家庭电路的电压是220V；两节新干电池串联的总电压是3V。

答案： 220 3

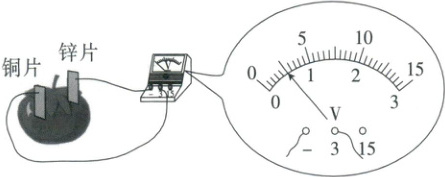

2. 如图,将铜片和锌片插入西红柿,做成了一个“西红柿电池”,该电池的铜片是正极；由电压表可知,“西红柿电池”的电压为0.5V。

答案： 正 0.5

3. 如图所示,甲、乙是两只电表(电流表或电压表),闭合开关后,两灯均能发光,则甲是电压表,乙是电流表。(均填“电流表”或“电压表”)

答案： 电压表 电流表

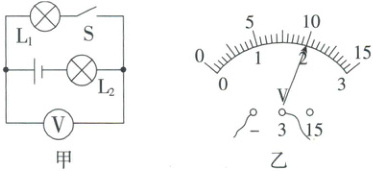

4. 如图甲所示,电源电压为5 V,闭合开关,电压表示数如图乙所示,则灯$L_1$两端电压为(B)

A.5 V
B.2 V
C.3 V
D.10 V

答案： B

5. 有一个同学在测量电压时用的是“0~3 V”的量程,却按“0~15 V”量程读数,记录的读数是6.5 V,则该同学实际测得的电压值为(C)
A.5 V
B.2.5 V
C.1.3 V
D.11.5 V

答案： C

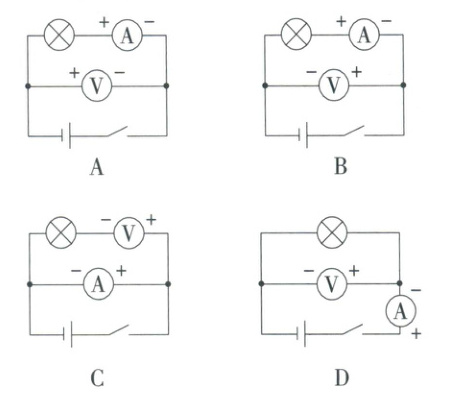

6. 下列各电路图,电压表和电流表使用均正确的是(D)

答案： D

7. 如图所示,这是一个由新鲜橙子提供能量的数字时钟。这个“橙子电池”提供的电压不到1 V,电流不到100 μA。小明想知道“橙子电池”的正、负极分别是哪端,就在实验室用的电压表和电流表中进行选择。下列说法正确的是(D)

A.电流表接入电路,被测电流会超出量程
B.电压表接入电路,电流会烧坏导线
C.电压表接入电路,被测电压会超出量程
D.电流表接入电路,指针几乎不偏转

答案： D

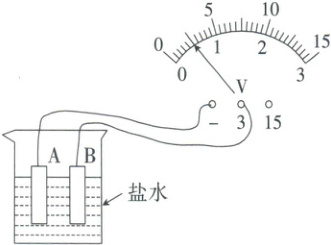

8. 在盐水中插入A、B两个金属片,形成化学电池,用电压表测量该化学电池的电压,如图所示,下列说法正确的是(C)

A.该电池的电压为25 V
B.该电池正极为A金属片
C.该电池工作时把化学能转化为电能
D.将B金属片相连的导线改接到“15 V”的接线柱,指针将向左反偏

答案： C
