《2025年新教材新评估九年级物理全一册沪粤版》

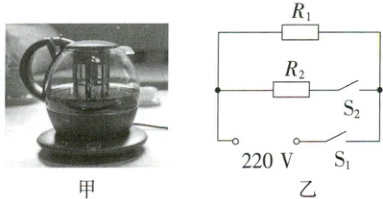

10. 图甲是一款煮茶器,有“加热”和“保温”两个挡位,其简化电路如图乙所示,$ R_1 $ 和 $ R_2 $ 均为发热电阻,煮茶器正常工作的电压为 220 V,保温功率为 100 W,加热功率为 1200 W。在 1 个标准大气压下,该煮茶器用加热挡将初温 20 ℃、质量 1 kg 的水加热至沸腾需要 6 min。求：$[c_{水}= 4.2×10^3 J/(kg·℃)]$
(1) 水吸收的热量；
(2) 电阻 $ R_1 $ 的阻值；
(3) 该煮茶器的加热效率。(结果保留到 0.1%)

答案：
(1)$ 3.36× 10^{5}\ J $
(2)484 Ω
(3)77.8%

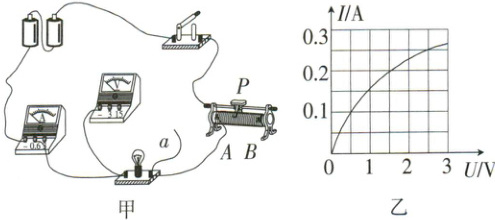

11. 在课后服务社团活动中,“创新”兴趣小组做了“测定小灯泡的电功率”实验,图甲是实验电路,电源电压为 3 V,小灯泡的额定电压为 2.5 V。
(1) 连接电路时,图中导线 a 端应与电压表上标有数字3(填“3”或“15”)的接线柱相连。
(2) 闭合开关前,应将滑片 P 置于B(填“A”或“B”)端。
(3) 根据实验数据画出 $ I-U $ 图像,如图乙所示,则小灯泡的额定功率是0.625W。
(4) 向右移动滑动变阻器的滑片,会看到灯泡变暗(填“暗”或“亮”)一些,此时灯泡的实际功率变小(填“变大”“变小”或“不变”)。
(5) 结合图乙的信息思考,能否利用图甲电路采用控制变量法来探究电流与电压的关系？并说明理由：不可以,因为灯丝电阻随温度升高而增大。

答案：
(1)3
(2)B
(3)0.625
(4)暗 变小
(5)不可以,因为灯丝电阻随温度升高而增大

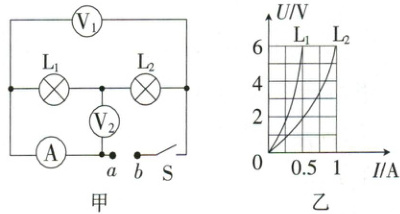

12. 在如图甲所示的电路中,灯泡 $ L_1 $ 和 $ L_2 $ 分别标有“6 V 3 W”和“6 V 6 W”字样,两灯泡的 $ U-I $ 图像如图乙所示。在 a、b 间接入电源,闭合开关,为保证两灯均不损坏,允许接入的最大电源电压为8V,此时灯 $ L_2 $ 的电阻为4Ω,灯泡 $ L_1 $ 和 $ L_2 $ 的功率之比为3:1。

答案： 8 4 3:1
