《2025年新教材新评估九年级物理全一册沪粤版》

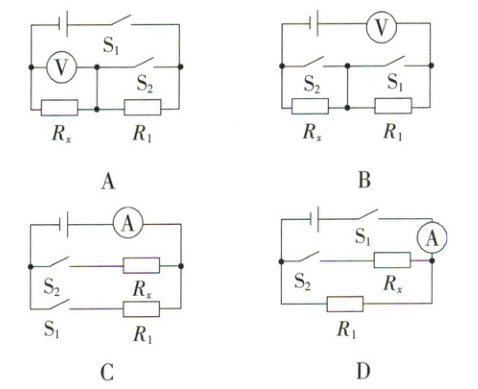

1.在用伏安法测未知电阻$R_{x}$的阻值时,电源电压未知且不变,如果缺少电流表或电压表,可以通过增加一个阻值已知的定值电阻$R_{1}$和开关来解决。下列四种方案中错误的是(B)

答案： B

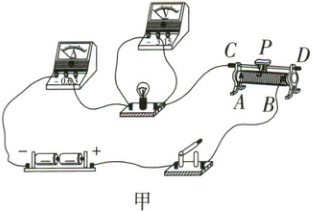

2.图甲为“测量小灯泡电阻”的实验装置,已知小灯泡标有“$2.5V$”字样。


(1)按图甲连接电路,开关闭合前,滑片$P$应移动到 (C)端。

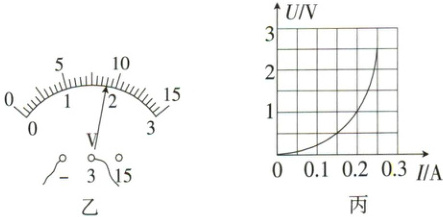

(2)检查电路无误后进行实验,当移动滑片$P$时,电压表的示数如图乙所示,为了测量小灯泡在$2.5V$电压下的电阻,应将滑动变阻器的滑片$P$向 (B)端移动,直至电压表的示数为$2.5V$。
(3)通过移动滑动变阻器的滑片$P$进行多次测量,记录数据并绘制$U-I$图像如图丙所示,由此可得小灯泡在$2.5V$电压下的电阻是 10$\Omega$。
(4)根据图丙可知小灯泡的电阻是 (变化)的,其原因是 灯丝电阻会受温度影响。
(5)通过本实验可知,不能通过求灯泡电阻的平均值来得出灯泡的电阻值,其原因是 在不同的电压下，小灯泡的电阻不同。

答案：
(1)C　
(2)B　
(3)10
(4)变化　灯丝电阻会受温度影响
(5)在不同的电压下，小灯泡的电阻不同

3.某物理实验小组测量未知电阻$R_{x}$的阻值,电路实物图如图甲所示。


(1)请你用笔画线代替导线,将图甲中的电路连接完整。
(2)闭合开关后,观察到电流表没有示数,电压表指针有偏转,则电路故障可能是：$R_{x}$发生 或电流表发生 。

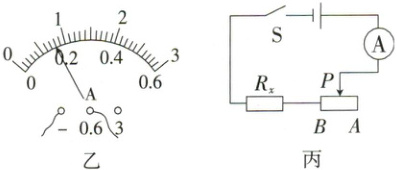

(3)排除故障后,当滑动变阻器的滑片$P$移到某一位置时,电压表示数为$0.8V$,电流表示数如图乙所示,则未知电阻$R_{x}= \Omega$。
(4)若缺少电压表,只有最大阻值为$R_{0}$的滑动变阻器和电流表,则也能测出定值电阻$R_{x}$的阻值。电路图如图丙所示,请将实验步骤补充完整。
①闭合开关$S$,当滑动变阻器的滑片$P位于A$端时,记下电流表的示数$I_{a}$；
②再把滑片$P移到B$端,记下电流表的示数$I_{b}$；
③电阻$R_{x}= $ (用$I_{a}$、$I_{b}和R_{0}$表示)。

答案：

(1)
(2)断路　短路
(3)5
(4)$\frac{I_{a}R_{0}}{I_{b}-I_{a}}$
