《2025年新教材新评估九年级物理全一册沪粤版》

10. 某物理学习小组在“探究电流相同时通电导体产生热量的多少跟电阻的关系”实验中,可供选用的器材有：6 V 电源、5 Ω 的发热电阻两只、10 Ω 的发热电阻两只、量程适合的温度计两支、规格相同的烧瓶两只,水、酒精、煤油、开关、导线若干。

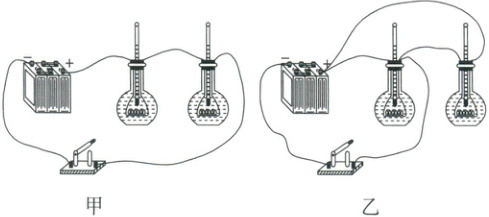

(1)他们设计了图甲和图乙所示的两个方案,本实验应该选用图______所示方案。
(2)已知比热容的大小为 $ c_{水} ＞ c_{酒精} ＞ c_{煤油} $,为了缩短实验时间,应选用的液体是______,得到的实验结论是______。
(3)完成上述实验后,实验小组利用以上器材,又添加了天平、烧杯、停表等器材,设计了“测量酒精的比热容”实验。已知在本次实验条件下,水的沸点为 100 ℃,酒精的沸点为 78 ℃,忽略热量散失。实验小组认为图甲和图乙所示两个方案均可行,为了让两种液体在相同时间内吸收的热量相同,不论选择哪种方案,两发热电阻的阻值应______(填“相同”或“不同”)。
(4)方案选定后,实验过程如下：
① 选用______(填“质量”或“体积”)相等的水和酒精,分别装入两个烧瓶里。

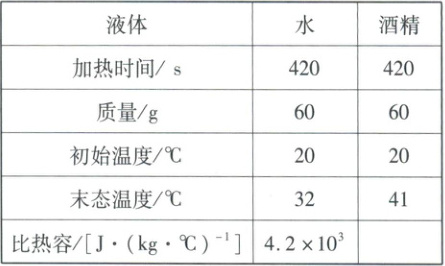

② 记下两种液体的初始温度,接通电路,加热一段时间后,记下液体的末态温度,数据记录如下表。(该实验过程中应保证酒精的温度低于沸点)

③ 根据表中数据可得酒精的比热容为______J/(kg·℃)。
(1)他们设计了图甲和图乙所示的两个方案,本实验应该选用图甲所示方案。
(2)已知比热容的大小为 $ c_{水} ＞ c_{酒精} ＞ c_{煤油} $,为了缩短实验时间,应选用的液体是煤油,得到的实验结论是在通电时间和电流均相同时,电阻大的导体比电阻小的导体产生的热量多。
(3)完成上述实验后,实验小组利用以上器材,又添加了天平、烧杯、停表等器材,设计了“测量酒精的比热容”实验。已知在本次实验条件下,水的沸点为 100 ℃,酒精的沸点为 78 ℃,忽略热量散失。实验小组认为图甲和图乙所示两个方案均可行,为了让两种液体在相同时间内吸收的热量相同,不论选择哪种方案,两发热电阻的阻值应相同(填“相同”或“不同”)。
(4)方案选定后,实验过程如下：
① 选用质量(填“质量”或“体积”)相等的水和酒精,分别装入两个烧瓶里。
② 记下两种液体的初始温度,接通电路,加热一段时间后,记下液体的末态温度,数据记录如下表。(该实验过程中应保证酒精的温度低于沸点)

③ 根据表中数据可得酒精的比热容为2.4×10³J/(kg·℃)。

答案：
(1)甲
(2)煤油 在通电时间和电流均相同时,电阻大的导体比电阻小的导体产生的热量多
(3)相同
(4)①质量 ②2.4×10³

11. (多选)如图所示,电源电压不变,定值电阻 $ R_0 = 15 \, \Omega $,小灯泡标有“6 V 3 W”字样(灯丝电阻不变),电流表量程为 0 ~ 3 A。当只闭合开关 $ S $,滑动变阻器的滑片 $ P $ 从阻值最大处移动到某一位置时,滑动变阻器连入电路中的阻值减小了 12 Ω,电流表示数变化了 0.1 A,此时小灯泡恰好正常发光。在保证电路安全的情况下,下列说法正确的是(ACD)

A.滑动变阻器的最大阻值为 48 Ω
B.电源电压为 12 V
C.所有开关闭合后,滑动变阻器的最大功率为 33.6 W
D.电路消耗的最小功率为 9.6 W

答案： ACD
