《2025年新教材新评估九年级物理全一册沪粤版》

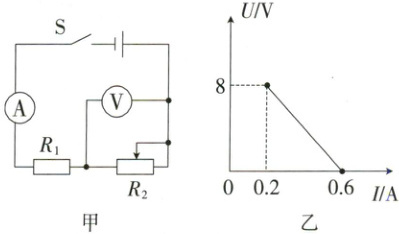

8. 如图甲所示,闭合开关S,当滑动变阻器的滑片从最右端移至最左端时,电流表与电压表示数的关系图像如图乙所示,则滑动变阻器$R_2$的最大阻值为40Ω,电源电压为12V。

答案： 40 12

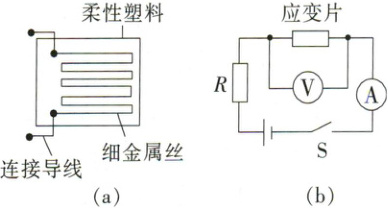

9. 图(a)为检测物体形变的应变片,在柔性塑料中置入一根细金属丝,将应变片与被检测物体粘贴固定,当被检测物体被拉伸时,应变片里的细金属丝会被拉长变细,导致其阻值变大。将应变片接入图(b)所示的电路,电源电压不变,当被检测物体被压缩时,应变片里细金属丝的阻值将变小,电路中电压表的示数将变小,电流表的示数将变大。(均填“变大”“不变”或“变小”)

答案： 变小 变小 变大

10. 如图所示,电源电压保持不变,当开关S断开,甲、乙两表均为电流表时,两表的示数之比I_甲：I_乙= 2:5；当开关S闭合,甲、乙两表均为电压表时,两表的示数之比U_甲：U_乙为(D)

A.3:5
B.3:2
C.5:2
D.5:3

答案： D

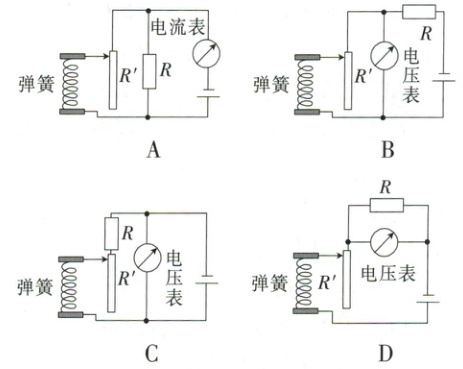

11. 小红同学在物理实践活动中,设计了如图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R'是滑动变阻器,R是定值电阻,电源两极间的电压恒定。四个电路中有一个电路能实现当压力减小时,电表示数减小,这个电路是(B)

答案： B

12. 如图所示,电源电压不变,同时闭合开关S、$S_1,$待电路稳定后再断开$S_1,$下列分析正确的是(A)

A.电流表A的示数变小
B.电流表$A_1$的示数变小
C.电压表V的示数变小
D.电压表V的示数与电流表$A_1$的示数的比值变大

答案： A
