《2025年新教材新评估九年级物理全一册沪粤版》

9. 某同学连接了如图所示的电路,闭合开关S,发现灯L不亮。他用电压表进行测量,结果为$U_{ab}= 0$ V,$U_{ac}= 6$ V,$U_{bc}= 6$ V,$U_{cd}= 0$ V。若只有一处故障,则此故障可能是(A)

A.灯L灯丝断了
B.开关S接触不良
C.灯L短路了
D.cd间断路

答案： A

10. (多选)在练习使用电流表和电压表时,小明连接了如图所示的电路,已知电源电压为3 V,电路中的电流约为0.2 A。下列分析正确的是(CD)

A.两表的位置要互换才正确
B.两表的正、负接线柱都连接正确
C.两表的量程选择都正确
D.闭合开关,电流表可以测出通过$L_1$的电流

答案： CD

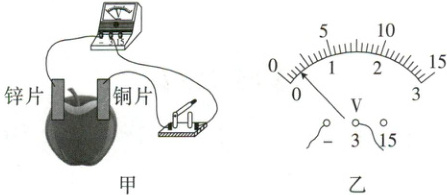

11. 小华在学完电压知识后,知道水果也可以做成水果电池,于是他尝试在苹果中插入铜片和锌片,如图甲所示。通过查阅资料发现,铜片是电池的正极,锌片是负极,两极板间的距离会对水果电池的电压产生影响。那么苹果电池的电压大小与铜片和锌片插入苹果的深度又有怎样的关系呢？小华对这个问题进行了如下探究。
(1) 为了探究苹果电池电压与深度的关系,请你为他设计一个实验表格。
(2) 某次实验时电压表示数如图乙所示,则电压表示数为______V。
(3) 若将两极板插入柠檬时(控制距离、深度相同),发现电压表示数与插入苹果时不同,则由此可作出的猜想是______。

答案：

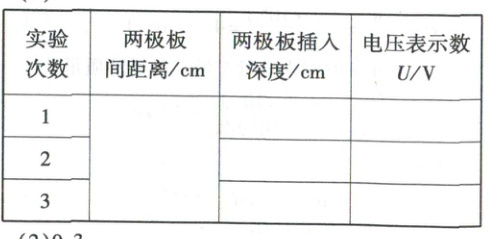

(1)

(2)0.3
(3)水果电池的电压可能与水果的种类有关

12. 如图所示,若两只灯泡中有一只发生了故障,闭合开关S,下列描述正确的是(D)

A.若$L_1$断路,则电压表有示数,电流表无示数
B.若$L_1$短路,则电压表无示数,电流表有示数
C.若$L_2$断路,则电压表和电流表均无示数
D.若$L_2$短路,则电压表无示数,电流表有示数

答案： D
