《2025年新教材新评估九年级物理全一册沪粤版》

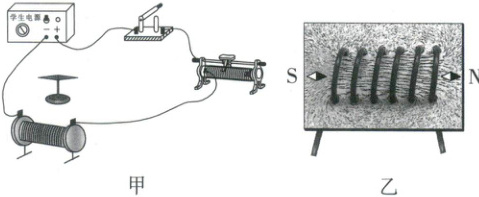

7. 小亮做“探究通电螺线管外部磁场的方向”实验。
(1)将螺线管按图甲连接到电路中。闭合开关,让螺线管通电,将小磁针放在螺线管周围的某一位置,观察小磁针在各点静止时N极的指向。把连接电源正、负极的接线对调再做实验,是为了探究通电螺线管外部磁场的方向与电流方向的关系。
(2)将漆包线按图乙形状穿绕玻璃板,绕成螺线管后,在玻璃板上均匀撒上铁屑,再给螺线管通电,观察铁屑的分布情况。为了使实验效果更好,除适当增大电流的大小外,还应进行的操作是轻敲玻璃板。
(3)根据图乙中两个小磁针的指向可知,通电螺线管的右端为N极。

答案：
(1)静止 电流方向
(2)轻敲玻璃板
(3)右

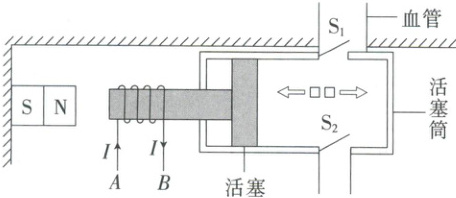

8. 现在医学上使用的心肺机的功能之一是用“电动泵”代替心脏,推动血液循环(阀门$S_1$只能向外开启,阀门$S_2$只能向内开启)。
如图所示,当线圈中的电流从A流向B时,线圈的左端为S极,此时活塞向左(填“左”或“右”)运动,处于抽血状态,阀门$S_2$(填$“S_1”$或$“S_2”)$开启,另一阀门关闭。若要转换为送血状态,可采取的措施是改变线圈中的电流方向。

答案： S 左 S₂ 改变线圈中的电流方向

9. 在图中,标出通电螺线管附近静止的小磁针的N极和通电螺线管的磁感线a的方向。

答案：

10. (多选)小磁针静止在通电螺线管内部,小磁针涂黑的一端为N极,如图所示。下列说法正确的是(BC)

A.电源的a端是正极,通电螺线管的右端是N极
B.电源的a端是负极,通电螺线管的右端是S极
C.电源的b端是正极,通电螺线管的左端是N极
D.电源的b端是负极,通电螺线管的左端是S极

答案： BC

11. 玩具小船上装有一个由电池和带铁芯的细长螺线管组成的电路,如图所示。小船漂浮在水面上时,船头A指向东,船尾B指向西,当闭合开关S后,船头A的最终指向是(D)

A.指东
B.指南
C.指西
D.指北

答案： D
