《2025年新教材新评估九年级物理全一册沪粤版》

1. 电流表在使用时,要禁止与电源并联；某次测量时,小明选择的是“0 ~ 0.6 A”的量程,却按“0 ~ 3 A”量程读数,读出的示数为1.3 A,则实际电流为0.26A。

答案： 并 0.26

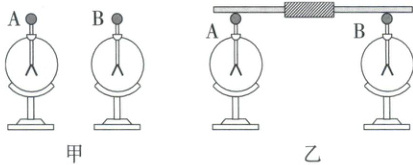

2. 电流是导体中的电荷发生定向移动形成的。如图甲所示,验电器A带负电,B不带电。用带有绝缘柄的金属棒把验电器A、B的两金属球连接起来的瞬间(如图乙所示),金属棒中的电流方向是由B向A(填“A向B”或“B向A”)。

答案： 定向移动 B 向 A

3. 如图所示,当开关S、$S_1、$$S_2$均闭合时,L₁和 L₂两个灯泡并联,此时电流表测的是通过灯泡L₂的电流。

答案： L₁和 L₂ L₂

4. 为了使小灯泡$L_1$和$L_2$并联,图中的甲位置应接入电流表,乙位置应接入电源。(均填“电源”或“电流表”)

答案： 电流表 电源

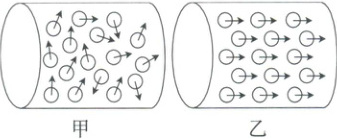

5. 图甲、乙是电子在导体中的运动情况,导体中有电流的是图乙(填“甲”或“乙”),此图中电流的方向是向左(填“左”或“右”)。

答案： 乙 左

6. 下列家用电器工作时电流接近5 A的是(A)
A.家用空调
B.液晶电视机
C.家用电冰箱
D.写字台灯

答案： A

7. 从显像管尾部的灯丝发射出来的电子,高速撞击在电视机荧光屏上,使屏发光,则在显像管内(B)
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.无法通过电流
D.电流方向不断变化

答案： B

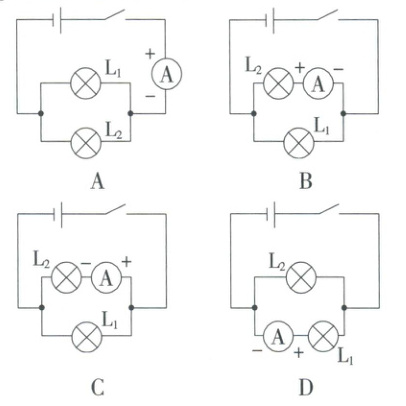

8. 下列电路图中,电流表能够直接测量通过灯$L_2$的电流的是(C)

答案： C

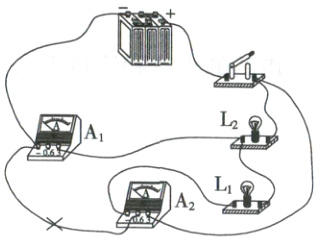

9. 下图是晓辛同学在“用电流表测电流”的实验中连接的电路。

(1) 闭合开关,你会观察到灯泡$L_1、$$L_2$的发光情况是_________。
(2) 针对上述现象,你认为该电路存在的问题是_________。
(3) 请你在原图上改动一根导线,使两只电流表分别测干路和支路电流。要求：在需要改动的导线上画“×”,将改动后的导线画出,导线不能交叉。

答案：

(1)L₂发光，L₁不发光
(2)电流表 A₁将灯泡 L₁短路
(3)
