13. 如图所示,电源电压为 4.5 V 且保持不变,闭合开关 S 后,电压表的示数为 2 V,则灯泡$ L_2$两端的电压为2V。

答案： 2

14. 如图所示,若电源电压为$ 12 V,V_1$示数为$ 8 V,V_2$示数为 6 V,则$ L_1$两端电压为6$V,L_2$两端电压为2$V,L_3$两端电压为4V。

答案： 6 24

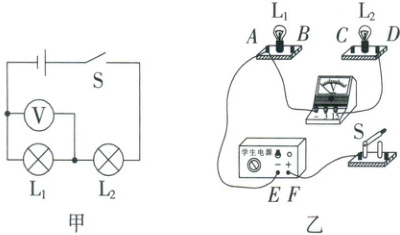

15. 在“探究串联电路的电压特点”实验中,小明设计了如图甲所示的电路,并完成电路的部分连接如图乙所示。

(1) 请用笔画线代替导线,对应图甲补全图乙中的实物电路。为了保证电路的安全,连接器材时,开关应_________。

(2) 测灯$ L_1$两端的电压时,电压表的示数如图丙所示,则此时灯$ L_1$两端的电压为_________V。
(3) 小明在测量了灯$ L_1$两端的电压后,断开开关,将与电压表“-”接线柱相连的导线的另一端由 A 接线柱改接到 C 接线柱上,测量灯$ L_2$两端的电压,该操作存在的问题是_________。

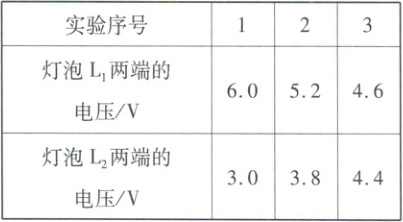

(4) 纠正上述错误后正确实验,得出一组实验数据。为得出串联电路电压关系的普遍规律,小明换用不同规格的灯泡多次实验,记录数据如下。

①第 2 次实验中通过灯$ L_1$的电流_________(填“大于”“等于”或“小于”)通过灯$ L_2$的电流,实验中电源电压为_________V。
②实验过程中,小明观察到灯$ L_1$总比灯$ L_2$亮些。根据表格中的数据,小明猜想：灯发光的亮暗程度只与电压有关,与电流无关。小明的猜想是_________(填“正确”或“错误”)的。

答案：

(1) 断开
(2)5.5
(3)电压表的正、负接线柱接反了
(4)①等于 9 ②错误
