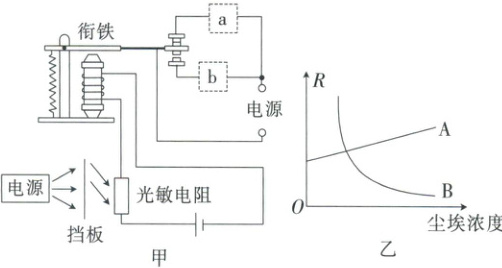

8. 图甲是某车间自动除尘装置的简化电路图。空气中尘埃量较少时,光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光敏电阻上,导致电路中的电流增大,在衔铁的作用下,该装置开启自动除尘模式。光敏电阻的阻值随尘埃浓度的变化情况符合图乙中的图线B(填“A”或“B”)。若图中虚线框内一个是除尘器,一个是指示灯,则 a 是指示灯。由于电池用久了电压降低,会导致车间尘埃浓度增加(填“增加”“降低”或“不变”)。

答案： B 指示灯 增加

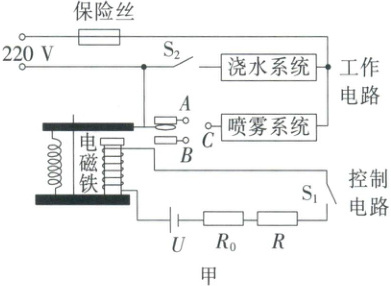

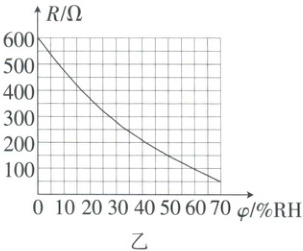

9. 某生态园在花棚里安装了自动喷雾和浇水系统,其简化后的电路图如图甲所示。浇水系统的开关 $ S_2 $ 是电子时控开关,每天上午 7:00 - 7:15、中午 12:00 - 12:15、下午 5:00 - 5:15 自动闭合,启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度,其控制电路中电源电压 $ U = 12V $,R 为装在探头上的湿敏电阻,其阻值随相对湿度 $ \varphi $(空气中含有水蒸气的百分比,单位为%RH)变化的图像如图乙所示。当控制电路的电流达到 0.04 A 时,继电器的衔铁被吸合；当控制电路中的电流减小到 0.03 A 时,衔铁被释放。

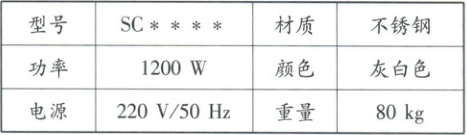

(1) 浇水系统的水泵参数如下表,则水泵一个月(按 30 天)耗电27 kW·h。

(2) 随着花棚内空气湿度的减小,控制电路中的电流会变小(填“变大”“变小”或“不变”),图甲中喷雾系统的 C 点应连接A(填“A”或“B”)点,浇水系统和喷雾系统的连接方式是并联。
(3) 如果花棚的湿度小于 50%时喷雾系统启动,则 $ R_0 $ 的阻值为250Ω；当花棚湿度到达70%时,喷雾系统停止工作。当使用时间过长以后,控制电路的电压 U 会降低,这时花棚所控制的最高湿度会上升(填“上升”“下降”或“不变”)。

答案：
(1)27 kW·h
(2)变小 A 并
(3)250 70% 上升
