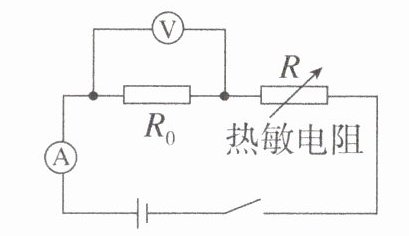

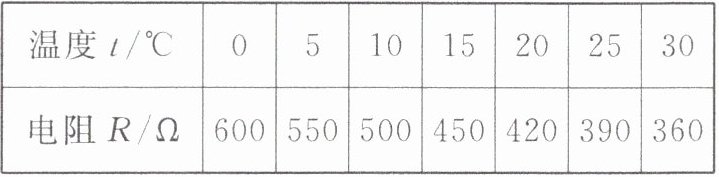

5. (2024 赤峰中考)如图电路中,电源电压为 6 V 恒定不变,R 为热敏电阻,其阻值随温度变化关系如下表所示。定值电阻 R₀阻值为 200 Ω,闭合开关后,下列说法正确的是(C)


A.温度升高时,电流表示数变小
B.温度升高时,电压表示数变小
C.温度降低时,电压表示数与电流表示数的比值不变
D.当温度为 30 °C 时,电路总功率为 0.18 W

答案： C

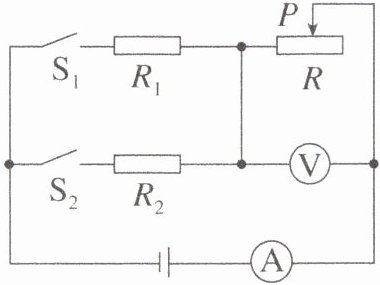

6. 如图所示,电源电压保持不变$,R_2 = 2R_1,$滑动变阻器标有“20 Ω 1 A”字样,闭合$ S_1,$断开$ S_2,$滑动变阻器的滑片位于最右端时,电压表的示数为 3 V,电路的总功率为$ P_1；$当闭合$ S_2,$断开$ S_1,$滑动变阻器的滑片移至中点时,电压表示数为 1.2 V,电路的总功率为$ P_2。$下列说法正确的是(D)

$A. P_1 : P_2 = 4 : 5$
$B. 电源电压为 12 V$
$C. R_1 $阻值为 40 Ω
$D. 电路的最大功率为 2.7 W$

答案： D

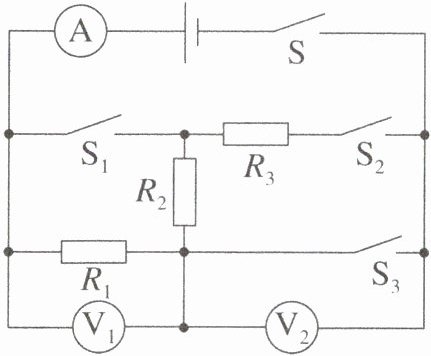

7. (2024 广元中考)如图所示的电路中,电源两端电压 U 恒为 6 V。只闭合开关 S 和$ S_2,$电压表$ V_1、$$V_2$的示数分别为$ U_1、$$U_2,$电流表示数为$ I_1,$电路的功率为$ P_1；$只闭合开关 S、$S_1 $和$ S_3,$电流表示数为$ I_2,$电路的功率为$ P_2。$已知$ R_2 = 10 Ω,U_1 : U_2 = 1 : 2,I_1 : I_2 = 1 : 9。$下列关系式正确的是(C)

$A. I_2 = 0.8 A$
$B. U_1 = 1 V$
$C. R_1 : R_3 = 2 : 3$
$D. P_1 : P_2 = 1 : 6$

答案： C

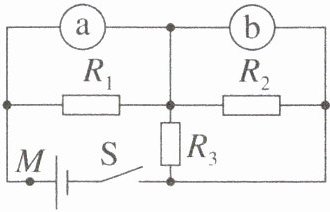

8. (2024 河北中考)如图所示,电源电压为 6 V。a、b 为两个电表,其中一个为电流表,一个为电压表。$R_1 = 10 Ω,R_2 : R_3 = 2 : 3。$闭合开关 S,电路总功率为$ P_1,$通过 M 点的电流为$ I_1；$a、b 互换后再闭合开关,电路总功率为$ P_2,$通过 M 点的电流为$ I_2。$若$ P_1 : P_2 = 5 : 6,I_2 - I_1 = 0.1 A,$下列说法正确的是(C)

A.a 为电压表

$B.R_2 $的阻值为 30 Ω
C.将图中的电源、电表 a、电表 b 任意互换,闭合开关,电路总功率的最小值为 3 W
D.将$ R_1、$$R_2、$$R_3 $中的一个与图中的电表 a 互换,闭合开关,电表 a 的示数可能比互换前小

答案： C

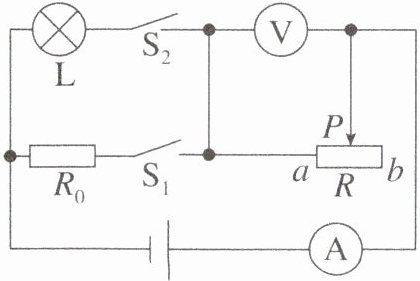

9. 在如图所示的电路中,小灯泡 L 上标有“6 V 3 W”字样,电流表测量范围为 0～0.6 A,电压表测量范围为 0～15 V,定值电阻 R₀ = 16 Ω,滑动变阻器 R 的最大电阻为 100 Ω。只闭合 S_1,滑动滑片 P,使滑动变阻器电阻 $ R_{aP} = \frac{1}{5}R $,此时电压表示数为 10 V。若电源电压不变,不计灯丝电阻随温度的变化。
(1)求小灯泡的电阻。
(2)求电源电压。
(3)只闭合 S_2,在电表的示数不超过测量范围、灯泡两端的电压不超过额定值的情况下,求电路消耗的总功率范围。

答案：
(1)由$P=\frac {U^{2}}{R}$可知灯泡的电阻为$R_{L}=\frac {U_{L}^{2}}{R}=\frac {(6\ V)^{2}}{3\ W}=12\ \Omega$。
(2)只闭合S₁，滑动滑片P，使滑动变阻器电阻为$R_{AP}=\frac {1}{5}R=\frac {1}{5}× 100\ \Omega =20\ \Omega$，此时电压表示数为10 V，定值电阻为$R_{0}=16\ \Omega$，故电源电压为$U=IR_{总}=\frac {10\ V}{20\ \Omega }× (20\ \Omega +16\ \Omega )=18\ V$。
