《2025年红对勾练吧九年级物理上册教科版》

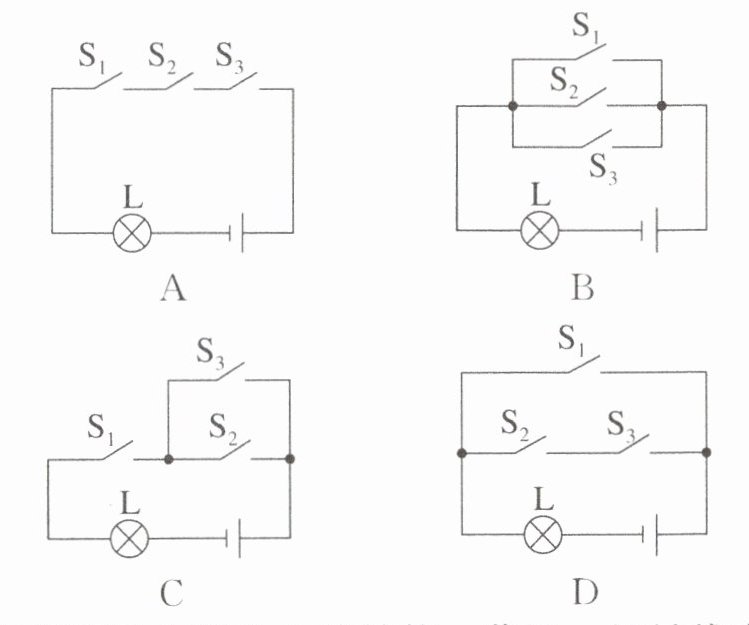

2. 现代智能手机通常支持多种解锁方式,解锁时可任选一种方式。图示电路中, $ S_{1} $ 表示数字解锁开关, $ S_{2} $ 表示图案解锁开关, $ S_{3} $ 表示指纹解锁开关,灯泡 $ L $ 发光表示手机解锁成功,则下列电路中符合要求的是(B)

答案： B

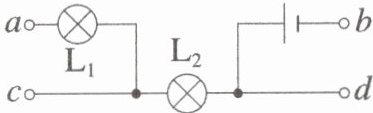

3. 如图所示为部分电路结构,若用一根导线在 $ a $、$ b $、$ c $、$ d $ 四个接线柱之间连接,则下列分析正确的是(A)

A.若 $ a $ 与 $ b $, $ c $ 与 $ d $ 连接,则只有 $ L_{1} $ 发光
B.若 $ a $ 与 $ b $, $ b $ 与 $ d $ 连接,则只有 $ L_{2} $ 发光
C.若 $ a $ 与 $ b $, $ b $ 与 $ c $ 连接,则 $ L_{1} $、 $ L_{2} $ 并联
D.若 $ a $ 与 $ b $, $ b $ 与 $ d $ 连接,则 $ L_{1} $、 $ L_{2} $ 串联

答案： A

4.(2024 呼和浩特中考)晚自习时,教室中正常发光的某一盏灯突然熄灭了；新年联欢会上,一串正常发光的彩灯,某一盏灯灯丝烧断,其他灯正常发光。关于前灯熄灭原因,后灯与其他彩灯连接方式,下列判断正确的是(D)
A.前灯短路 后灯串联
B.前灯短路 后灯并联
C.前灯断路 后灯串联
D.前灯断路 后灯并联

答案： D

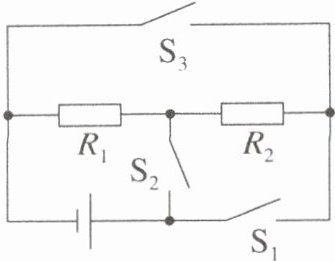

5. 如图所示,若使电阻 $ R_{1} $ 和 $ R_{2} $ 串联,应闭合开关S₁；若使电阻 $ R_{1} $ 和 $ R_{2} $ 并联,应闭合开关S₂、S₃。

答案： S₁ S₂、S₃

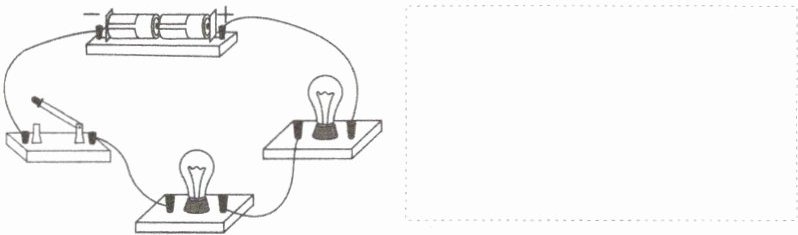

6. 请根据实物图,在方框中画出相应电路图。

答案：
如图所示：

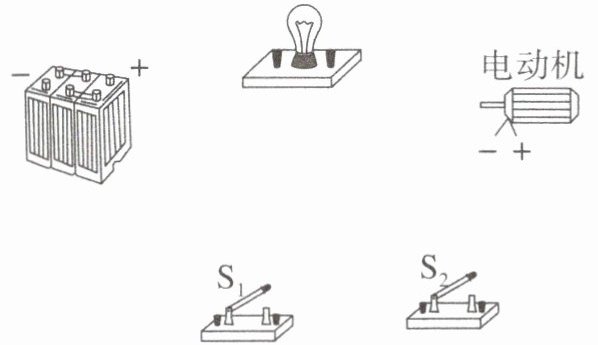

7. 请你将以下元件连接成电路,要求：只闭合 $ S_{1} $ 时灯泡发光,只闭合 $ S_{2} $ 时电动机转动。

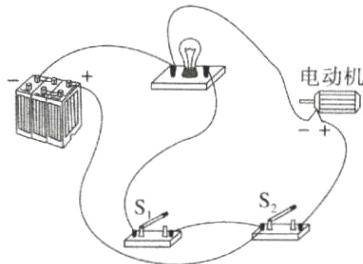

答案：
如图所示：

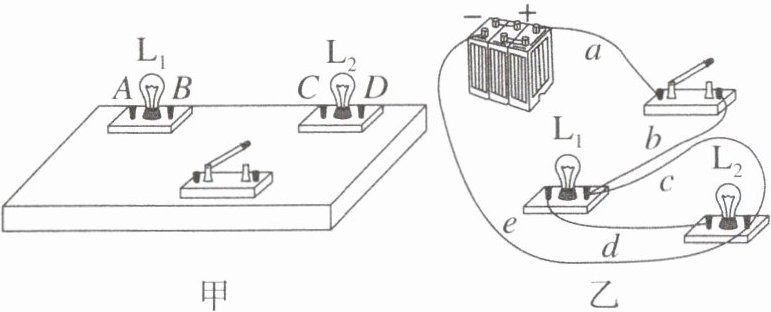

8.(科学思维)(1)有一木盒如图甲所示,当闭合开关时,两只小灯泡都亮了,断开开关,两灯泡又同时熄灭。

①请你判断：在这个木盒内,除了导线,一定还有另外一个电路元件,它是______。
②根据上述现象,你______(选填“能”或“不能”)断定这两只小灯泡是串联的。
(2)在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接,其实,有时只要思考一下,拆除或改接某些导线就能解决问题,如图乙是小何同学连接的电路。
①若直接闭合开关,将出现______(选填“断路”“短路”“ $ L_{1} $ 被短接”或“ $ L_{2} $ 被短接”)故障。
②对于这个电路,只须拆除______(选填“ $ a $”“ $ b $”“ $ c $”“ $ d $”或“ $ e $”)导线,就能成为一个正确的串联电路。
③请在错误的导线上打“×”,用笔画线代替导线使它成为一个正确的并联电路。

答案：

(1)①电源 ②不能
(2)①短路 ②c ③如图所示：
