《2025年红对勾练吧九年级物理上册教科版》

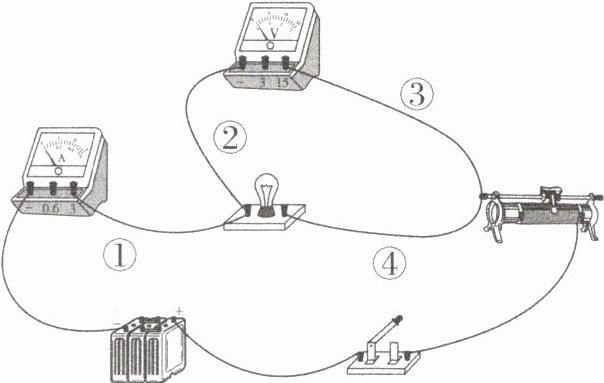

9. (2025镇江阶段练习)如图所示电路,开关闭合后,无论怎样移动滑片,小灯泡都不亮,电流表示数几乎为零,电压表有示数且不变,造成此现象的原因可能是(B)

A.导线③断路
B.导线④断路
C.小灯泡短路
D.电流表短路
]

答案： B

0. 在进行“探究串联电路电压特点”实验时,某同学设计的电路如图所示。对于实验过程中出现的现象及分析正确的是(B)

A.如果只有灯泡$\mathrm{L}_{1}$断路,则开关闭合后电压表示数为零
B.如果只有灯泡$\mathrm{L}_{2}$断路,则开关闭合后电压表示数为零
C.开关闭合后,如果灯泡$\mathrm{L}_{2}$不亮、$\mathrm{L}_{1}$亮,一定是灯泡$\mathrm{L}_{2}$断路
D.开关闭合后,如果电压表示数为电源电压,一定是灯泡$\mathrm{L}_{2}$短路
]

答案： B

10. 如图所示的电路中,已知$R_{1} ＞ R_{2}$。当电键$\mathrm{S}_{1}从位置1改接位置2$时,发现电流表的示数变小。若电路中只有一处故障且发生在电阻上,则故障可能是$R₁短路(或R₂断路)$；若电路中有两处故障且都发生在电阻上,则故障可能是$R₁短路且R₂断路(或R₂断路且R短路)$。

答案： R₁短路(或R₂断路) R₁短路且R₂断路(或R₂断路且R短路)

11. 在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为$4.5\mathrm{V}$,闭合开关后两灯均不亮,用电压表先后测得$ad$、$ac和bc两端电压均为4.5\mathrm{V}$,则故障可能是(B)

A.灯$\mathrm{L}_{1}$开路
B.灯$\mathrm{L}_{2}$开路
C.灯$\mathrm{L}_{1}$短路
D.灯$\mathrm{L}_{2}$短路
]

答案： B

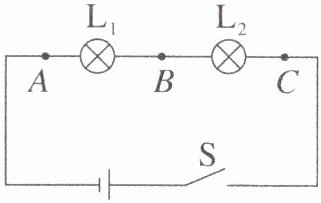

12. 某实验小组用两个相同的小灯泡连接了如图所示的电路,当开关闭合后发现$\mathrm{L}_{1}和\mathrm{L}_{2}$两灯都不亮,为了找到故障原因,小张用一根导线来检查。当导线与$AB$两点连接时,$\mathrm{L}_{1}$灯不亮,$\mathrm{L}_{2}$灯亮；当导线与$BC$两点连接时,两灯都不亮。由此推测故障是(B)

A.$\mathrm{L}_{1}$灯短路
B.$\mathrm{L}_{1}$灯断路
C.$\mathrm{L}_{2}$灯短路
D.$\mathrm{L}_{2}$灯断路
]

答案： B

13. 如图所示电路中,电源电压恒定不变,闭合开关$\mathrm{S}$发现灯泡$\mathrm{L}$不亮,若电路中只有一处故障,且只发生在灯泡$\mathrm{L}或电阻R$上,为检测故障,现提供完好的电压表、电流表、另一检测灯泡作为检测工具,要求在不拆除原电路的条件下,选择其中一个连接在$A$、$B$之间,下列说法正确的是(B)

A.如果电压表有示数,则一定是灯泡$\mathrm{L}$短路
B.如果检测灯泡不亮,则一定是灯泡$\mathrm{L}$断路
C.如果选择电流表,一定不会造成电源短路
D.如果电流表无示数,则一定是电阻$R$短路
]

答案： B
