1. 如图所示,“探究电流跟电压的关系”实验中,下列说法不正确的是(C)


A.探究电流跟电压的关系时,需要控制导体的电阻一定
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验的结论：电流跟电压成反比
D.多次实验是为了得到电流跟电压之间的定量关系

答案： C

2. 小明在探究电流与电压的关系。

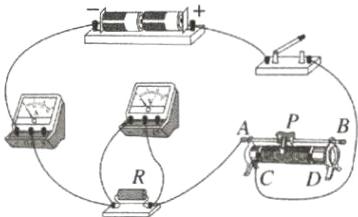

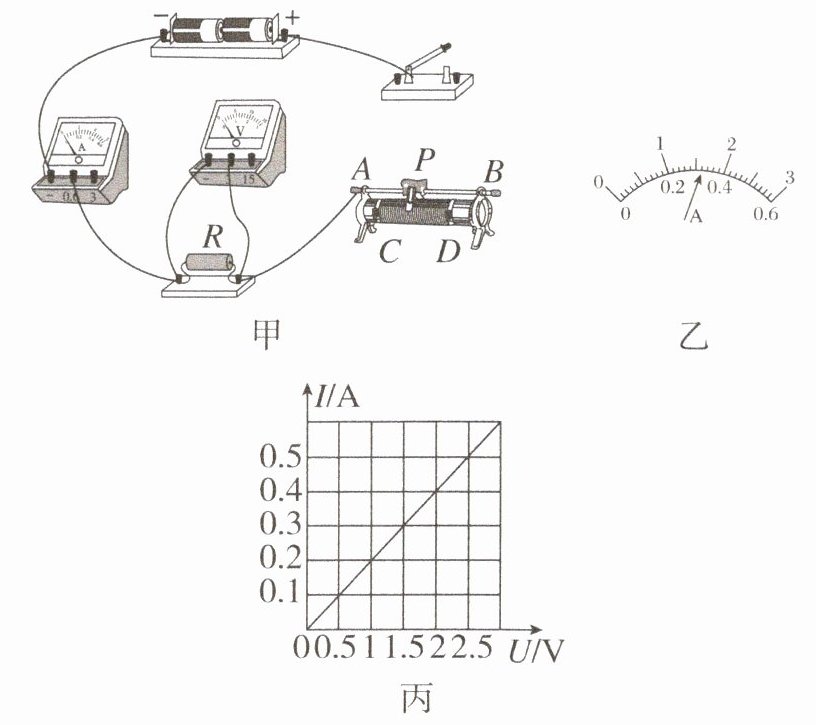

(1)请你用笔画线代替导线,将图甲中的实物电路连接完整,要求滑片 $ P $ 向 $ B $ 端移动时,滑动变阻器接入电路的电阻变大。
(2)连接电路时开关应该______,在闭合开关前,滑片应置于______(选填“$ A $”或“$ B $”)端。
(3)移动滑片 $ P $ 到某一位置时电流表示数如图乙所示,此时通过电阻 $ R $ 的电流为______ $ A $。
(4)实验中测得多组数据,绘制出电阻 $ R $ 的 $ I - U $ 图像如图丙所示,由图像可得电流与电压的关系是______。

答案：

(1)如图所示:

(2)断开 B
(3)0.32
(4)在电阻一定时，电流与电压成正比

3. 小华利用如图甲所示的电路做“探究电流跟电阻的关系”实验,电源为 2 节新干电池串联,定值电阻的阻值分别为 $ 5 \Omega $、$ 10 \Omega $、$ 20 \Omega $。


(1)请根据图甲所示的电路图用笔画线代替导线,将图乙所示的实物连接成完整电路(要求连线不得交叉)。
(2)连接好电路,在闭合开关前,滑动变阻器的滑片 $ P $ 应移到______(选填“$ A $”或“$ B $”)端,这个操作的目的是______。

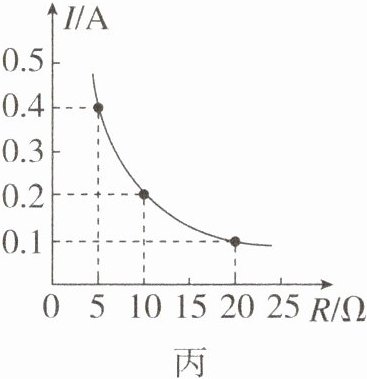

(3)实验中依次接入三个定值电阻,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表的示数,利用描点法得到如图丙所示的图像。由图像可以得出结论：电压一定时,导体中的电流跟导体的电阻成______。
(4)小华用 $ 5 \Omega $ 的电阻做完上述实验后,保持滑动变阻器滑片的位置不变,接着把 $ R $ 换为 $ 10 \Omega $ 的电阻接入电路,闭合开关,他应向______(选填“$ A $”或“$ B $”)端移动滑动变阻器的滑片,使电压表示数为______ $ V $ 时,读出电流表的示数。

答案：

(1)如图所示:

(2)A 保护电路
(3)反比
(4)A 2

1. 如图所示,在“探究电流与电压的关系”实验中,小何同学根据得到的实验数据绘制了电阻 $ A $ 和 $ B $ 的 $ I - U $ 图像,下列说法不正确的是(C)

A.将电阻 $ A $、$ B $ 串联后接入 $ 3 V $ 的电路中,电路中的电流为 $ 0.2 A $
B.滑动变阻器可以起到改变定值电阻两端电压的作用
C.实验结论是电阻一定时,导体两端的电压与通过导体的电流成正比
D.多次实验的目的是为寻找普遍规律

答案： C
