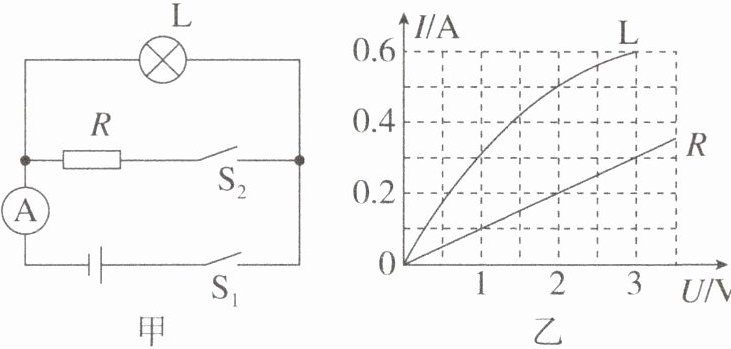

6. (2025 日照阶段练习)如图甲所示将小灯泡 L 和电阻 R 接入电路中,图乙是小灯泡 L 和电阻 R 的 $ I - U $ 图像。同时闭合开关 $ S_{1} $、 $ S_{2} $ 时,电流表示数为 0.7 A。下列说法正确的是(D)
A. 图甲所示电路中,电源电压为 3 V
B. 只闭合开关 $ S_{1} $ 时,小灯泡 L 电阻为 10 Ω
C. 同时闭合开关 $ S_{1} $、 $ S_{2} $ 时,小灯泡 L 和电阻 R 电功率之比为 2:5
D. 同时闭合开关 $ S_{1} $、 $ S_{2} $ 时,在 5 min 内电阻 R 产生的热量为 120 J

答案： D

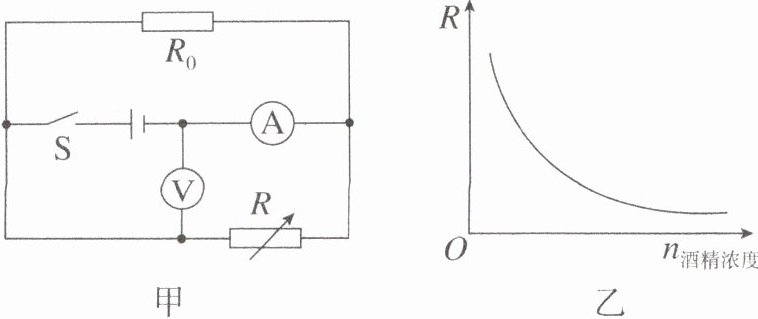

7. (2024 东营中考)图甲是某酒精测试仪的简化电路图, $ R_{0} $ 为定值电阻, R 为酒精气体传感器,其阻值随酒精浓度变化的图像如图乙所示。若电源电压不变,闭合开关,当 R 周围酒精浓度增加时,下列判断正确的是(D)
A. 电流表示数变小
B. 电压表示数变大
C. 电压表与电流表示数的比值不变
D. 电路消耗的总功率变大

答案： D

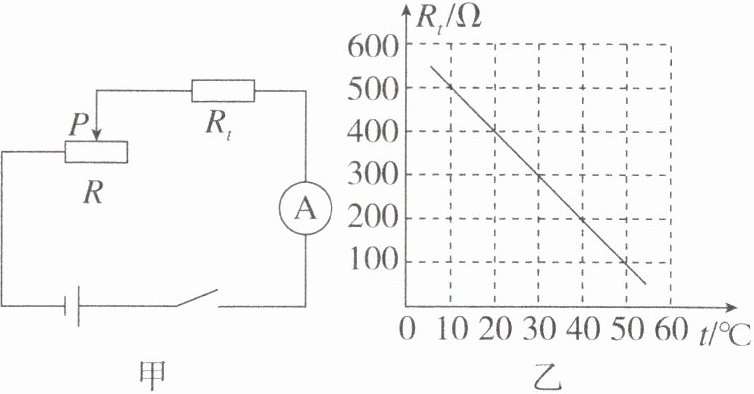

8. 热敏电阻的阻值会随温度的变化而变化。图甲是用热敏电阻测量环境温度的电路,电路中电流表的测量范围为 0~0.02 A,滑动变阻器 R 的铭牌上标有“200 Ω 0.3 A”字样, $ R_{t} $ 为热敏电阻,其阻值随环境温度的变化关系如图乙所示,电源电压保持不变。
(1)将此电路放入温度为 10 $ ^{\circ}C $ 的环境中,闭合开关 S,调节滑片 P,使滑动变阻器接入电路的电阻 $ R = 100 \Omega $,此时电流表的读数为 0.01 A,求电源电压。
(2)若环境温度为 30 $ ^{\circ}C $ 且滑动变阻器接入电路的电阻 $ R = 100 \Omega $,求电流表的示数。
(3)当滑动变阻器全部阻值接入电路时,求能够测量的环境最高温度。

答案： 解：
(1)将此电路放入温度为10℃的环境中，$R_{t1}=500\ \Omega$，电源电压为$U=I_{1}(R+R_{t1})=0.01\ A×(100\ \Omega+500\ \Omega)=6\ V$。
(2)环境温度为30℃时，$R_{t2}=300\ \Omega$，滑动变阻器接入电路的电阻$R=100\ \Omega$，电流表的示数为$I_{2}=\frac{U}{R+R_{t2}}=\frac{6\ V}{100\ \Omega+300\ \Omega}=0.015\ A$。
(3)当电路中最大电流为0.02 A时，电路中总电阻最小为$R_{小}=\frac{U}{I_{小}}=\frac{6\ V}{0.02\ A}=300\ \Omega$，当滑动变阻器全部阻值接入电路时，$R_{滑}=200\ \Omega$，则$R_{t}$的阻值为$R_{t3}=R_{小}-R_{滑}=300\ \Omega-200\ \Omega=100\ \Omega$，此时能够测量的环境最高温度为50℃。
