《2025年红对勾练吧九年级物理上册教科版》

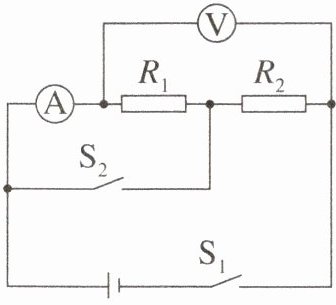

2. 如图所示电路图,电源电压恒定不变,$R_{2}= 2R_{1}$,闭合开关$S_{1}$,通过$R_{1}$、$R_{2}$两电阻的电流之比是$1:1$,相同时间内$R_{1}$、$R_{2}$两电阻产生的热量之比是$1:2$；将电流表和电压表的位置互换,再将开关$S_{1}$、$S_{2}$均闭合后,$R_{1}$、$R_{2}$两电阻的电流之比是$2:1$,相同时间内$R_{1}$、$R_{2}$两电阻产生的热量之比是$2:1$。

答案： $1:1$ $1:2$ $2:1$ $2:1$

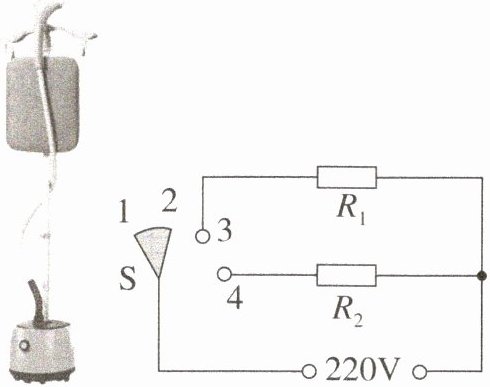

3. 如图是一款挂烫机和它的简化电路图,电源电压为$220V$,$R_{1}$、$R_{2}$是电热丝,$R_{1}= 55Ω$,$R_{2}= 110Ω$。开关旋到不同位置,使挂烫机有关闭、慢热、速热三个挡位。当开关处于$3$、$4$两个触点时,挂烫机处于速热挡；若挂烫机在速热挡工作$1min$,电热丝所产生的热量为79200J。

答案： 速热 79 200

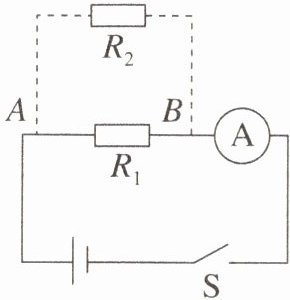

4. 如图所示,电源电压恒定,先左$A$、$B两点间接入一个阻值为15Ω的定值电阻R_{1}$,电流表示数为$0.2A$,若在$A$、$B上方并联一个定值电阻R_{2}$(虚线部分),电流表示数将变为$0.5A$,则通电$100s$,电阻$R_{2}$产一的热量为90J。

答案： 解：由欧姆定律可知，电源电压：$U=U_{1}=I_{1}R_{1}=0.2\ \ce A×15\ \Omega=3\ \ce V$，在A、B上方并联一个定值电阻$R_{2}$，根据并联电路的特点可知，此时通过$R_{1}$的电流不变，则通过$R_{2}$的电流：$I_{2}=I-I_{1}=0.5\ \ce A-0.2\ \ce A=0.3\ \ce A$，根据并联电路的电压特点可知，$R_{2}$两端的电压：$U_{2}=U=3\ \ce V$，则通电100 s，电阻$R_{2}$产生的热量：$Q_{2}=W_{2}=U_{2}I_{2}t=3\ \ce V×0.3\ \ce A×100\ \ce s=90\ \ce J$。

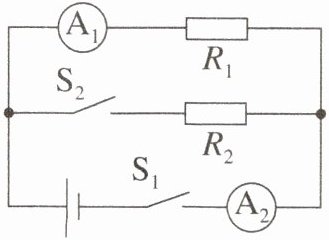

5. 如图所示电路,电源电压保持不变,定值电阻$R_{1}的阻值为20Ω$。仅闭合开关$S_{1}$时,电流表$A_{1}的示数为0.3A$；开关$S_{1}和S_{2}$均闭合时,电流表$A_{2}的示数为1.2A$,此时通电$5min$,定值电阻$R_{2}$上产生的热量为1620J。

答案： 1 620

6. (2025廊坊阶段练习)如图所示的电路中,定值电阻$R_{1}= 10Ω$,$R_{2}$为滑动变阻器,电源电压恒定不变。$S$闭合后,当滑片在$a$端时,电流表的示数是$0.6A$；滑片在$b$端时,电压表的示数是$4V$。求：
(1)电源电压。
(2)滑动变阻器$R_{2}$的最大阻值。
(3)当滑片$P在R_{2}$的中点时,整个电路在$10min$内产生的热量。

答案： 解：
(1)当滑片在a端时电路为$R_{1}$的简单电路，由$I=\frac{U}{R}$可得，电源电压$U=I_{a}R_{1}=0.6\ \ce A×10\ \Omega=6\ \ce V$。
(2)当滑片在b端时，电阻$R_{1}$和滑动变阻器串联，$R_{1}$两端的电压$U_{1}=U-U_{2}=6\ \ce V-4\ \ce V=2\ \ce V$，通过$R_{1}$的电流$I=I_{1}=\frac{U_{1}}{R_{1}}=\frac{2\ \ce V}{10\ \Omega}=0.2\ \ce A$，滑动变阻器的最大阻值$R_{2}=\frac{U_{2}}{I}=\frac{4\ \ce V}{0.2\ \ce A}=20\ \Omega$。
(3)当滑片在$R_{2}$的中点时，滑动变阻器$R_{2}$接入电路的阻值为$R_{2}'=\frac{1}{2}R_{2}=\frac{1}{2}×20\ \Omega=10\ \Omega$，根据串联电路的总电阻等于各电阻之和可得，总电阻$R=R_{1}+R_{2}'=10\ \Omega+10\ \Omega=20\ \Omega$，则整个电路在10 min内产生的热量$Q=W=\frac{U^{2}}{R}t=\frac{(6\ \ce V)^{2}}{20\ \Omega}×10×60\ \ce s=1\ 080\ \ce J$。

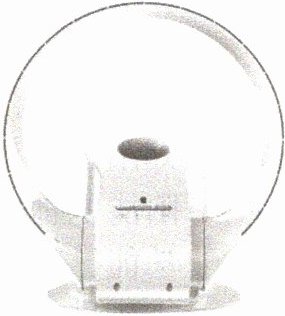

7. (科学思维)如图是一款新型无扇叶电风扇,通电时,它可以送出清爽的风。该电风扇内部电动机的额定电压为$100V$,额定电流为$2A$,电动机内部线圈电阻为$5Ω$,则该电风扇正常工作$10min$消耗的电能为$1.2×10^{5}$J。电动机转子被卡住时,很容易烧坏电动机,原因是电能全部转化为内能，温度过高，会烧坏电动机。

答案： $1.2×10^{5}$ 电能全部转化为内能，温度过高，会烧坏电动机
