《2025年红对勾练吧九年级物理上册教科版》

1. (2023 自贡中考)如图所示,用充电宝给手机充电时,充电宝相当于电路中的(B)

A.开关
B.电源
C.用电器
D.导线

答案： B

2. 学习了电路的知识后,几位同学在讨论电路的知识,下列说法中不正确的是(B)
A.一般的电路是由电源、用电器、开关和导线组成的
B.只要能使用电器工作的电路就是一个完整的电路
C.在电路中,电源是把其他形式的能转化为电能的装置
D.电源的作用是给用电器供电,提供持续的电流

答案： B

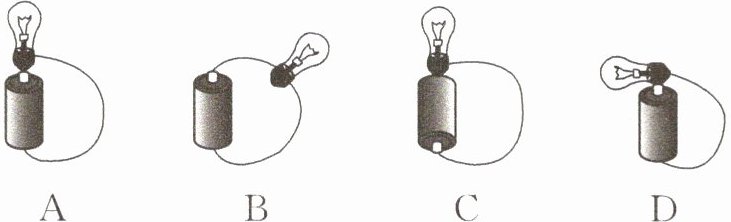

3. 用两段导线、一节电池,设法使一只小灯泡发光,某同学尝试了如图所示的几种连接,你认为不能使小灯泡发光的是(B)
]

答案： B

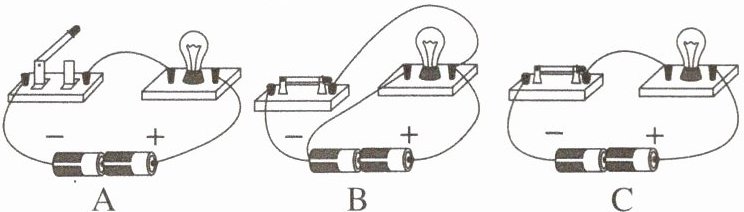

4. 如图所示电路中,灯泡处于通路状态的是C,处于开路状态的是A,处于短路状态的是B。
]

答案： C A B

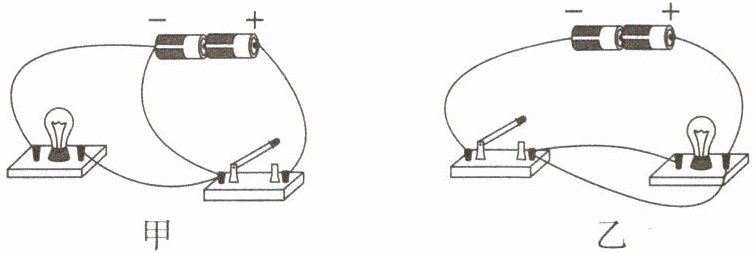

5. 图甲、乙中各有一根导线接错而使小灯泡被短接,请把这根导线找出来,在上面打一个“×”。
]

答案：
如图所示：

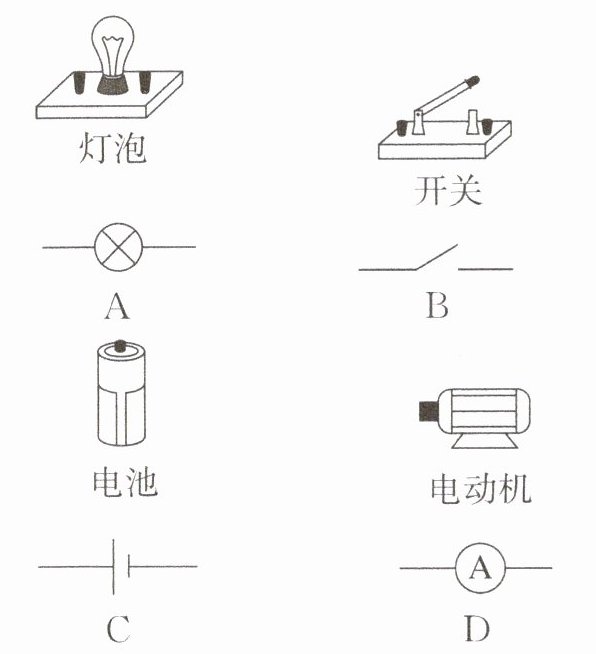

6. 下列各电路元件与对应的符号错误的是(D)
]

答案： D

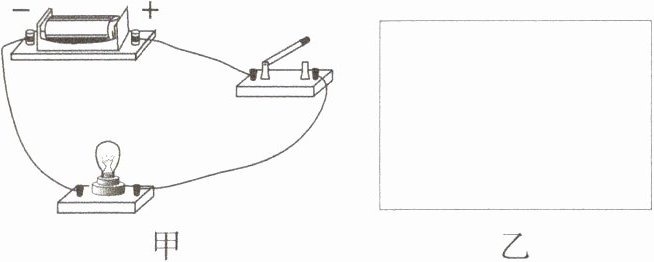

7. 请在图乙中画出图甲的实物图对应的电路图。
]

答案：
如图所示：

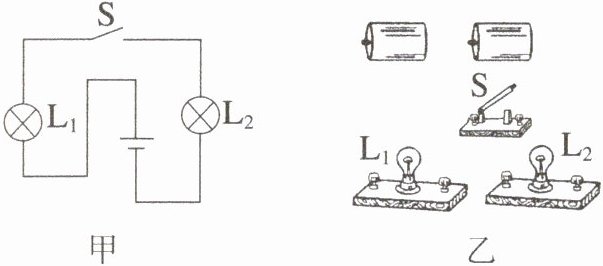

8. 根据图甲所示的电路图,用笔画线代替导线把图乙中的实物图连接好。
]

答案：
如图所示：

1. (2025 常州月考)在“怎样让一个灯泡亮起来”的活动中,小明用导线将图示元件连接起来进行实验。下列说法不正确的是(A)

A.在连接电路的过程中,开关断开或闭合都可以
B.拆除电路时,要先断开开关
C.开关可以接在电源正极这一端也可以接在电源负极这一端
D.绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来

答案： A
