《2025年红对勾练吧九年级物理上册教科版》

1. 在“测量小灯泡电阻”实验中,按要求连接好电路,正确操作,移动滑动变阻器的滑片,小明发现灯泡忽亮忽暗,则故障可能是(A)
A.滑动变阻器滑片接触不良
B.小灯泡短路
C.滑动变阻器短路
D.滑动变阻器断路

答案： A

2. 某同学用导线把干电池、小灯泡和开关连成了一个电路,闭合开关后,小灯泡不发光,一会儿电池却发热了,这个电路的故障可能是(B)
A.开路
B.短路
C.小灯泡坏了
D.电池正负极接反

答案： B

3. (2024吉林中考)某调光台灯简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向A端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器短路。
]

答案： A 短路

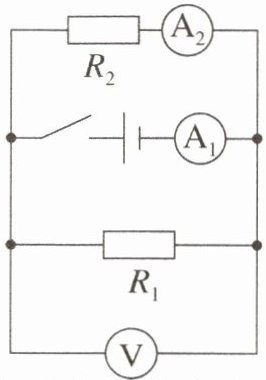

4. (2024泰安中考)如图所示电路,电源电压保持不变。闭合开关后,电路中各元件正常工作,两个相同的电流表(均有$0\sim 0.6\mathrm{A}$,$0\sim 3\mathrm{A}$两个测量范围)指针偏转的角度相同。一段时间后电流表$\mathrm{A}_{1}指针偏转的角度突然变为原来的\frac{1}{5}$,若定值电阻$R_{1}或R_{2}$出现了断路故障,其他元件均完好。针对故障电路的观察分析,下列说法正确的是(C)

A.电压表示数为零
B.电流表$\mathrm{A}_{1}的示数一定大于\mathrm{A}_{2}$的示数
C.一定是电阻$R_{1}$出现了断路故障
D.一定是电阻$R_{2}$出现了断路故障
]

答案： C

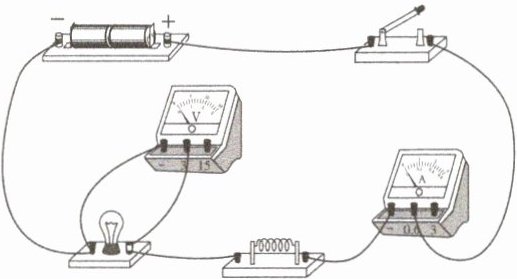

5. 如图所示的电路图,闭合开关后,发现灯泡不亮,电流表有示数,电压表无示数,该电路中只存在一处故障,则该故障可能是(A)

A.小灯泡短路
B.小灯泡断路
C.电流表短路
D.电压表断路
]

答案： A

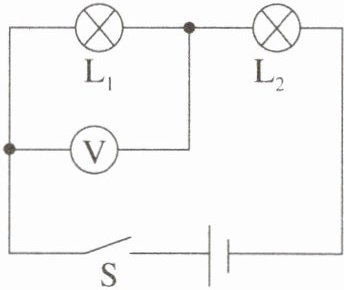

6. 如图所示电路,电源电压$U = 6\mathrm{V}$,当开关闭合时,两灯均不亮,电压表示数为$6\mathrm{V}$,这说明(A)

A.$\mathrm{L}_{1}$的灯丝断了
B.$\mathrm{L}_{2}$的灯丝断了
C.开关$\mathrm{S}$处有断路
D.$\mathrm{L}_{1}$灯丝短路
]

答案： A

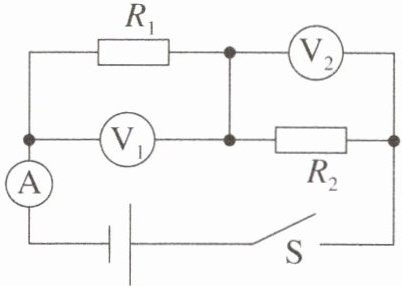

7. 如图所示电源电压恒为$U$,电阻$R_{1}$、$R_{2}的阻值均为R_{0}$,闭合开关$\mathrm{S}$,只有两个电表的指针发生偏转,若电路中仅有一处故障,且只发生在$R_{1}$、$R_{2}$上。下列判断正确的是(C)

A.若$R_{1}$断路,则$\mathrm{A}的示数为0$,$\mathrm{V}_{1}的示数为U$
B.若$R_{2}$断路,则$\mathrm{A}的示数为0$,$\mathrm{V}_{1}的示数为U$
C.若$R_{1}$短路,则$\mathrm{A}的示数为\frac{U}{R_{0}}$,$\mathrm{V}_{1}的示数为0$
D.若$R_{2}$短路,则$\mathrm{A}的示数为\frac{U}{R_{0}}$,$\mathrm{V}_{1}的示数为0$
]

答案： C
