一、电流与电压、电阻的关系
1. 电流与电压的关系：保持电阻不变时,通过导体的电流跟导体两端的电压成正比关系。
2. 电流与电阻的关系：保持导体两端的电压不变时,通过导体的电流跟导体的电阻成反比关系。

答案： 1. 正比 2. 反比

二、欧姆定律
内容：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。表达式：$I=\frac{U}{R}$；变形公式：$R=\frac{U}{I}$和$U=IR$。“$I$”表示电流,单位是安培(A)；“$U$”表示电压,单位是伏特(V)；“$R$”表示电阻,单位是欧姆(Ω)。在应用这些公式时特别要注意公式中的$I$、$U$、$R$必须是对同一导体、同一时刻而言的。

答案： 正比 反比 $I=\frac{U}{R}$ $R=\frac{U}{I}$ $U=IR$ 电流 安培(A) 电压 伏特(V) 电阻 欧姆(Ω) 同一导体

三、测量电阻
伏安法测量电阻的原理是$R=\frac{U}{I}$,测量工具是电压表和电流表,所测物理量是电压和电流。测定值电阻的阻值时应多次测量求平均值,以减小误差；测小灯泡的电阻时多次测量的目的是探究灯丝的电阻随温度的升高而增大。

答案： $R=\frac{U}{I}$ 电压表 电流表 电压 电流 误差 温度

四、等效电路
1. 两电阻串联的电路中,电流关系：$I=I_{1}=I_{2}$,电压关系：$U=U_{1}+U_{2}$,电阻关系：$R=R_{1}+R_{2}$；串联电路有分压作用,电压的分配与电阻的关系：$\frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}$。
2. 两电阻并联的电路中,电流关系：$I=I_{1}+I_{2}$,电压关系：$U=U_{1}=U_{2}$,电阻关系：$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$；并联电路有分流作用,电流的分配与电阻的关系：$\frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$。
说明：多个电阻串联和并联时仍符合以上规律。

答案： 1. $I=I_{1}=I_{2}$ $U=U_{1}+U_{2}$ $R=R_{1}+R_{2}$ 分压 $ \frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}$
2. $I=I_{1}+I_{2}$ $U=U_{1}=U_{2}$ $\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$ 分流 $ \frac{I_{1}}{I_{2}}=\frac{R_{2}}{R_{1}}$

实验1 探究电流与电压、电阻的关系

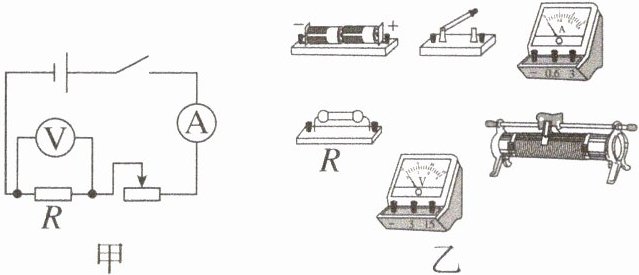

1. 实验电路：请按照电路图甲连接图乙所示的实物电路。

2. 设计实验
(1) 探究电流与电压的关系时,改变电压的大小,保持电阻不变,即实验中$R$是定值(选填“定值”或“可变”)电阻。
(2) 探究电流与电阻的关系时,通过调节滑动变阻器滑片,保持电阻两端的电压不变,更换阻值不同的电阻,多次测量,得出普遍规律。
3. 测量工具：电流表、电压表。
4. 实验步骤

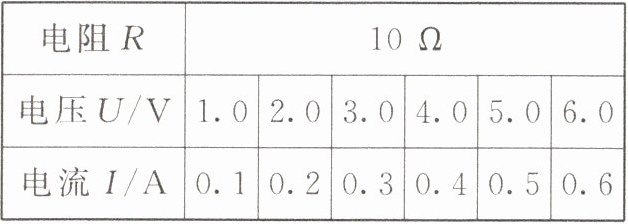

(1) 闭合开关,保持电路中电阻$10\Omega$不变,分别调节滑动变阻器的滑片,使电阻两端的电压成倍数增加,观察电流表的示数,将数据填入表格。

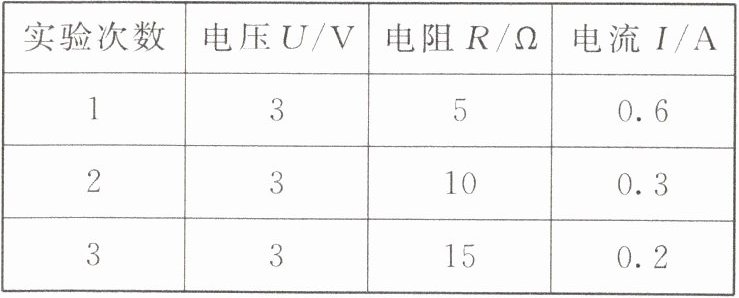

(2) 闭合开关,分别将阻值不同的电阻接入电路,并且通过调节滑动变阻器的滑片,使阻值不同的定值电阻$R两端的电压保持3V$不变,观察电流表的示数,将实验数据记录在下表中。

5. 表格数据处理与分析

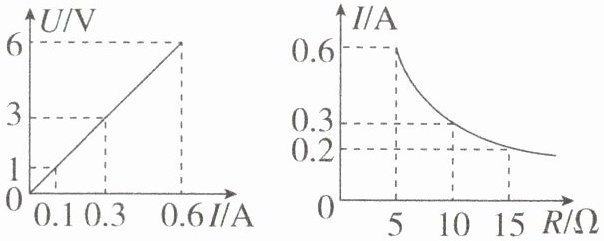

根据上述表中的数据绘制的$U-I图像和I-R$图像如图所示。
6. 实验结论：保持电阻不变,通过导体的电流跟导体两端的电压成正比关系。保持导体两端的电压不变时,通过导体的电流跟导体的电阻成反比关系。

7. 评估交流
(1) 滑动变阻器在电路中的作用
① 保护电路；
② 在探究电流与电压的关系时,改变定值电阻两端的电压；
③ 在探究电流与电阻的关系时,保持定值电阻两端的电压不变。
(2) 电路故障的判断
① 闭合开关,电压表无示数,电流表有示数,则定值电阻短路；
② 闭合开关,电压表有示数,电流表无示数,则定值电阻断路。
(3) 滑动变阻器规格的选择：根据$R_{滑max}= $$\frac{U-U_{定}}{I_{min}}$,$U_{定}$为电流最小时定值电阻两端的电压。
(4) 更换大阻值的定值电阻后,使滑动变阻器接入电路中的阻值变大,电压表的示数始终保持不变。
(5) 实验中,电流随电压的增大而减小的原因：将电压表并联在了滑动变阻器两端。
(6) 调节滑动变阻器不能使电压表达到指定示数的原因：滑动变阻器的最大阻值偏小。
(7) 更换阻值不同的电阻的目的：多次实验寻找普遍规律。

答案： 2.
(1)电压 电阻 定值
(2)滑动变阻器滑片 不变
6. 正比 反比
7.
(1)②定值电阻两端的电压 ③保持定值电阻两端的电压不变
(2)①短 ②断
(3)$ \frac{U-U_{定}}{I_{min}} $
(4)大 不变
(5)滑动变阻器
(6)偏小
(7)多次实验寻找普遍规律
