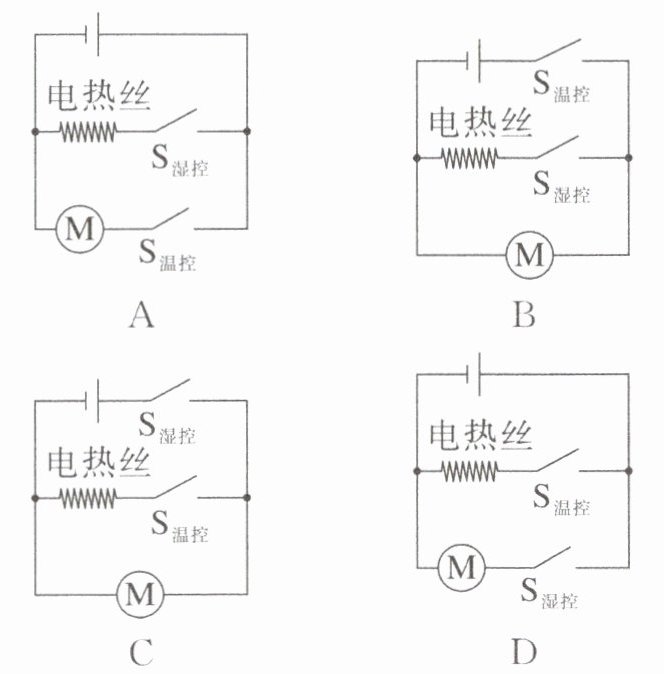

2. 某款衣物烘干器可以直接将衣服烘干,将湿的衣服放进烘干器,电路检测到衣服湿时,就吹风(电动机工作送风),吹风过程中：当烘干器内温度低时,吹热风；当烘干器内温度高时,吹冷风,直至衣服变干,之后,整个电路结束工作。开关$S_{温控}$在衣服湿时闭合、干时断开；开关$S_{温控}$在桶内温度低($\leqslant 70^{\circ}C$)时闭合、温度高($＞70^{\circ}C$)时断开。下列电路中符合要求的是(C)

答案： C

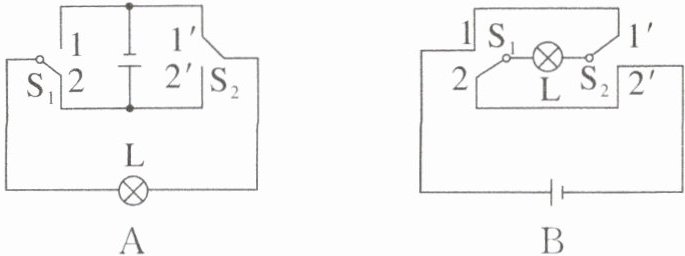

3. 在卧室的中央安装一盏吊灯,要求在卧室门口及床头各安装一个开关,使这两个开关都能独立地控制这盏灯,最佳的电路图是(C)


A.
B.
C.
D.

答案： C

4. 某扫地机器人内部部分电路如图所示,需先闭合机器人底部电源开关$S_1$,再按上部开机按钮(相当于开关)$S_2$,机器人才开始工作。请你根据以上要求将图中电路连接完整。

答案：
如图所示:

5. 小龙想要设计一个晚间自动防盗报警电路。要求：夜间,开关$S$闭合后,灯亮电铃不响,当房门被打开时(即开关$S_1$断开),灯亮且电铃发声自动报警。请你按要求帮他们在虚线框内画出电路图。(电铃符号$\overset{电铃符号}{⌒}$)

答案：
如图所示:

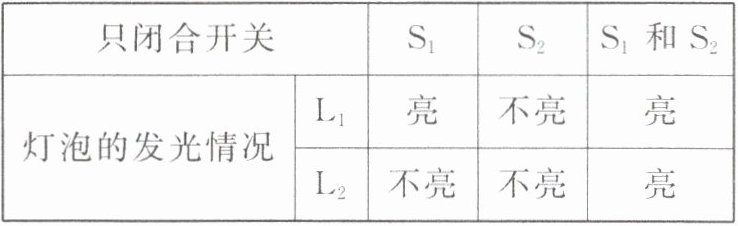

6. (科学思维)有一个电路盒,面板上有灯泡$L_1$、$L_2$各一只,两个开关$S_1$、$S_2$,在不打开盒子的情况下,小红同学想探究盒内的电路结构。为此,小红做了如下实验：根据实验情况,请你在虚线框内画出盒内电路的电路图,并在图中标明$L_1$、$L_2$、$S_1和S_2$。

答案：
如图所示:
