《2025年红对勾练吧九年级物理上册教科版》

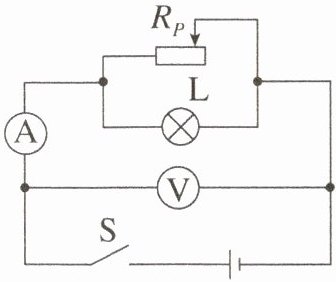

1. 小文设计并连接了如图的电路,电源两端电压和小灯泡的电阻都不变。闭合开关S,保证电路安全的前提下,滑动变阻器的滑片从右向左滑动的过程中(C)

A.滑动变阻器接入电路的电阻变大,灯泡变暗
B.电流表示数变大,电压表示数变小
C.电压表示数与电流表示数的比值变小
D.可以将滑动变阻器滑片滑到最左端

答案： C

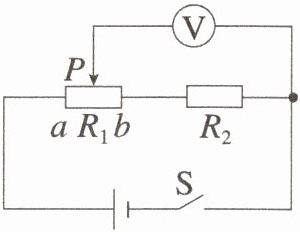

2. 如图,滑动变阻器$R_{1}的电阻变化范围是0\sim 200\Omega$,电阻$R_{2}= 400\Omega$,电源电压是$6V$且保持不变。闭合开关S,当滑动变阻器的滑片从a端滑到b端时,电压表示数的变化范围是(A)

A.$6\sim 4V$
B.$6\sim 2V$
C.$6\sim 0V$
D.$4\sim 2V$

答案： A

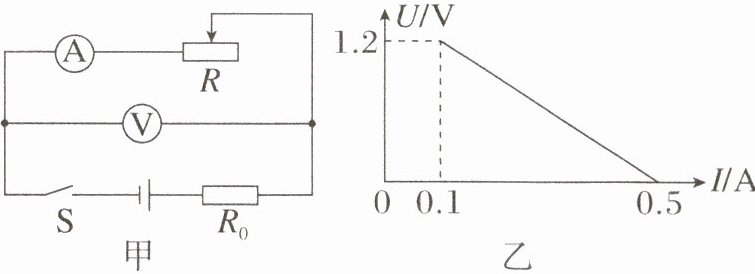

3. (2024临沂中考)闭合如图甲所示电路的开关,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表的示数变化的图像如图乙所示。则定值电阻$R_{0}$的阻值为3$\Omega$,电源电压为1.5V。

答案： 3 1.5

4. 电路中有多个开关时,开关闭合、断开情况不同会让电路发生变化,准确判断等效电路是解决动态电路的关键,关于如图所示动态电路,下列判断正确的是(C)

A.闭合$S_{2}和S_{3}$,$L_{1}和L_{2}$串联
B.闭合$S_{1}和S_{3}$,只有$L_{1}$发光
C.闭合$S_{1}和S_{3}$,$L_{1}和L_{2}$并联
D.闭合$S_{1}和S_{2}$,只有$L_{2}$发光

答案： C

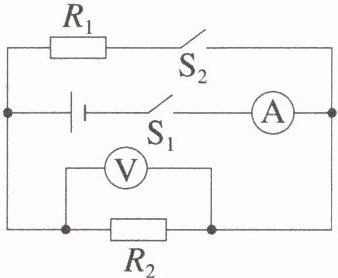

5. (2023益阳中考)如图所示的电路中,电源电压保持不变,$R_{1}和R_{2}$为定值电阻。先闭合开关$S_{1}$,再闭合开关$S_{2}$后,电流表和电压表的示数变化情况是(A)

A.电流表示数增大,电压表示数不变
B.电流表示数增大,电压表示数减小
C.电流表示数减小,电压表示数增大
D.电流表示数不变,电压表示数增大

答案： A

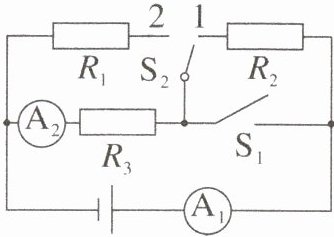

6. (2024江西中考)如图所示,三个电阻$R_{1}$、$R_{2}$、$R_{3}$的阻值均相同,开关$S_{1}$断开、开关$S_{2}$掷到1,电流表$A_{1}与电流表A_{2}$的示数之比为1:1；当开关$S_{1}$闭合、开关$S_{2}$掷到2时,电流表$A_{1}与电流表A_{2}$的示数之比为2:1。

答案： 1:1 2:1

7. (2024鸡西中考)天然气是一种清洁能源,方便居民使用的同时,存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图电源电压恒定不变,$R_{0}$为定值电阻,$R$为气敏电阻。$R$阻值随天然气浓度的增大而减小,则天然气(D)

A.浓度增大,电流表示数变小
B.浓度增大,电压表示数变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数变小

答案： D
