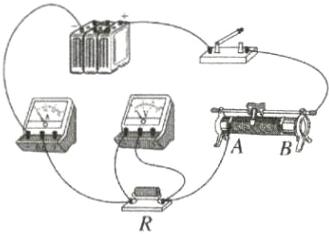

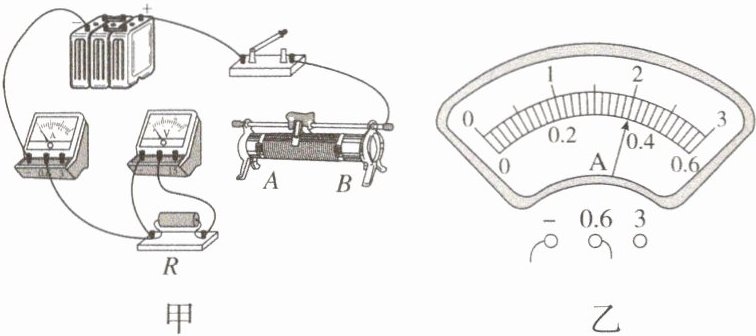

1. 小杨同学用如图甲所示的电路,测量定值电阻 $ R $ 的阻值。

(1) 请你用笔画线代替导线,将图甲中的电路连接完整。(要求：滑片向左移动时电流表示数变大,且导线不能交叉)
(2) 实验开始前,开关应处于______状态,滑动变阻器的滑片应调到______阻值处。
(3) 小杨同学正确连接电路后,闭合开关,发现电流表无示数,电压表示数接近电源电压,出现这种故障的原因可能是______ (选填“$ R $ 短路”或“$ R $ 断路”)。
(4) 排除故障后的某次实验中,移动滑片使电压表示数为 $ 2 \, V $ 时,电流表的指针位置如图乙所示,则电流表的示数为______ $ A $,定值电阻 $ R $ 的阻值为______ $ \Omega $。
(5) 小杨同学通过改变滑动变阻器滑片的位置,进行了多次定值电阻 $ R $ 的测量,目的是______。
A. 减小误差
B. 寻找实验的普遍规律

答案：
1.
(1)如图所示:
　　　　
(2)断开 最大
(3)R 断路
(4)0.40 5
(5)A

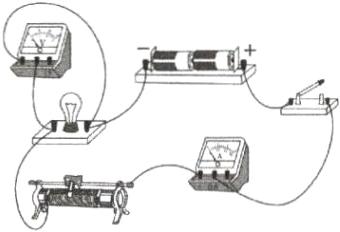

2. 在“测量小灯泡发光时电阻”实验中,提供的器材：电压为 $ 3 \, V $ 的恒定电源、开关、滑动变阻器、小灯泡“$ 2.5 \, V \quad 0.3 \, A $”、电压表、电流表、导线若干,如图是连接的部分电路。

(1) 请用笔画线代替导线将图连接完整(要求滑片向右移动时,灯泡变暗)。
(2) 连接完电路,闭合开关,调节滑动变阻器,当小灯泡正常发光时,电阻是______ $ \Omega $ (保留一位小数)。
(3) 调节滑动变阻器,使电压表示数为 $ 3.0 \, V $,算出此时灯泡的电阻值约为 $ 10.7 \, \Omega $,可以得到小灯泡电阻和温度的关系是______。
(4) 再调节滑动变阻器,使电压表示数为 $ 2.0 \, V $,算出电阻值约 $ 7.2 \, \Omega $,求出上面三次平均值就是小灯泡的电阻,请你对此做法是否正确进行评价,简要说明理由：______。

答案：
2.
(1)如图所示:
　　　　
(2)8.3
(3)小灯泡发光时电阻随温度升高而增大
(4)不正确，因为小灯泡电阻随温度变化而变化，计算小灯泡电阻的平均值无意义

1. 在“伏安法测电阻”的实验中,下列相关操作或方法正确的是 (B)
A.为了使定值电阻的阻值测得更准确些,在可能的情况下,加在电阻两端的电压要尽量大一些
B.在无法估计被测电压、电流的大小时,可用试触法选取合适的测量范围
C.将滑动变阻器连入电路时,滑片应放到使电路中电流最大的位置
D.在用伏安法测小灯泡灯丝的电阻时,为了减小误差,取不同状态下测得的电阻平均值作为小灯泡灯丝电阻的阻值

答案： B

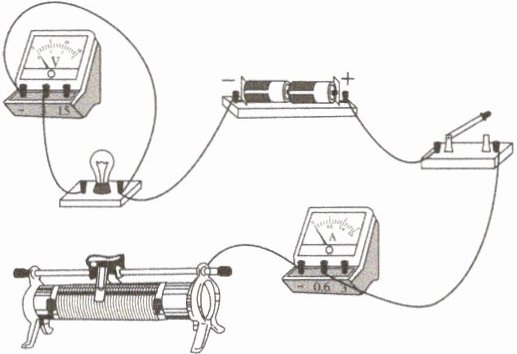

2. 某同学利用如图所示的电路,测量工作电压为 $ 2.5 \, V $ 的小灯泡发光时的电阻。下列说法正确的是 (D)

A.闭合开关前,滑动变阻器的滑片 $ P $ 应滑到 $ A $ 端
B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了
C.实验过程中多次测量是为了多次测量求平均值减小误差
D.测小灯泡正常发光时的电阻时,需移动滑片使电压表示数为 $ 2.5 \, V $,再读出电流表的示数

答案： D
