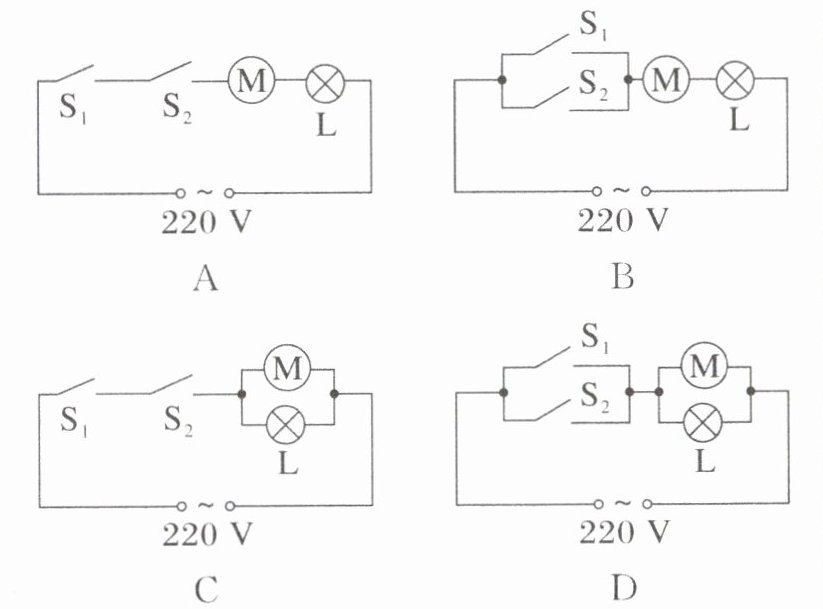

8. (2024镇江中考)某学校电动门既可以用遥控器开启,也可以用按钮开关开启。电动门开启时,电动机工作,警示灯L亮起。若取下警示灯L,电动机仍能工作。按下遥控器相当于$S_1$闭合,按下按钮开关相当于$S_2$闭合。符合上述要求的电路是(D)

答案： D

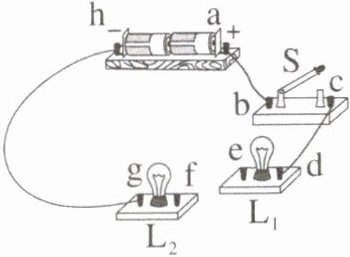

9. (2023成都中考)如图所示的实验电路,还有部分导线未连接,字母a、b、c、d、e、f、g、h表示各元件的接线柱。下列操作能让灯$L_1、$$L_2$都亮起来的是(C)

A.用导线连接d、f,再闭合开关S
B.用导线连接b、f,再闭合开关S
C.用一根导线连接e、g,用另一根导线连接d、f,再闭合开关S
D.用一根导线连接e、f,用另一根导线连接d、g,再闭合开关S

答案： C

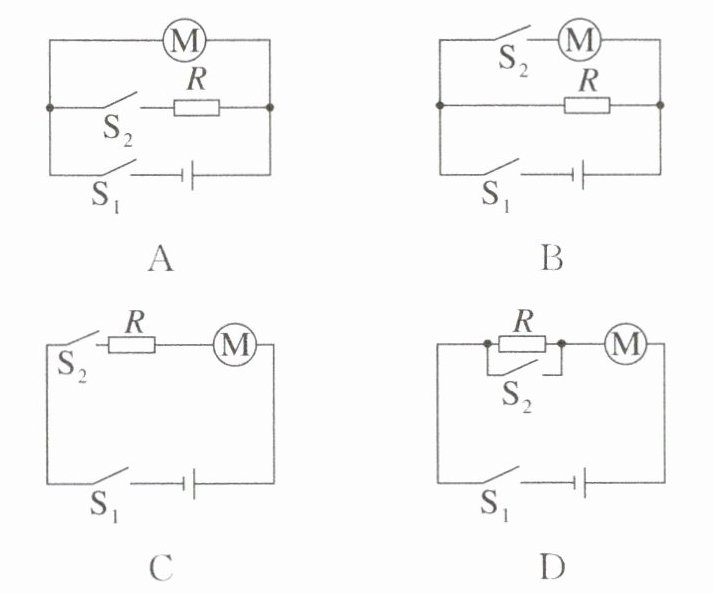

10. (2024呼和浩特中考)现代科技迅猛发展,不断改变着我们的生活。梁伟同学观察到扫地机器人有这样的特点：(1)闭合$S_1,$扫地机器人开始扫地；(2)同时闭合$S_1$和$S_2,$开启拖地功能(扫拖同时进行)。扫地功能由电动机M完成,拖地功能相当于电阻R。其等效电路图正确的是(A)

答案： A

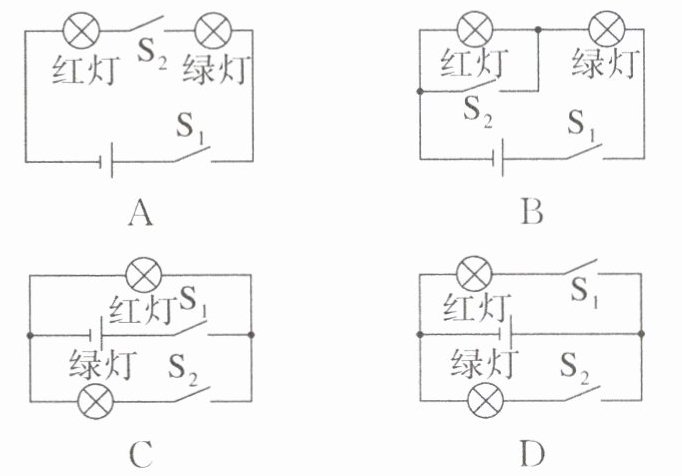

11. (2024通辽中考)某交通路口指示车辆通行的信号灯由红灯和绿灯组成,红灯停,绿灯行,以下是红、绿灯工作时的电路简图。你认为正确的是(D)

答案： D

12. (2024自贡中考)在如图所示的电路图中,闭合开关$S_1、$$S_3,$断开开关$S_2,$则小灯泡$L_1、$$L_2$是并(选填“串”或“并”)联；若同时闭合开关$S_1、$$S_2、$$S_3,$则会造成电路短路。

答案： 并 短路
