《2025年红对勾练吧九年级物理上册教科版》

2. (2024包头中考) 学生小组利用现有器材：电源($6V$)、阻值不超过$20\Omega$的多个定值电阻、待测电阻、电流表、电压表、滑动变阻器($50\Omega$ $2A$)、开关、导线若干,完成多个电学实验。
(1) 研究电流与电压的关系。

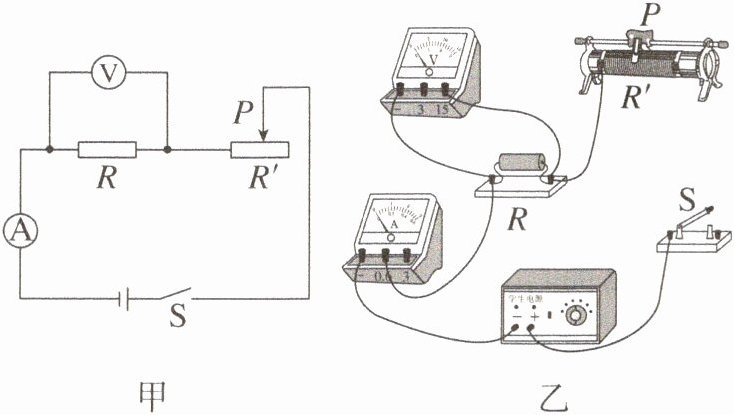

① 设计电路并画出电路图如图甲所示；
② 依据电路图选用部分器材连接电路。请用笔画线代替导线将图乙实物电路连接完整,导线不要交叉；

③ 将滑片调至阻值最大处,闭合开关,移动滑片,发现电流表与电压表均无示数,故障可能是______滑动变阻器断路(写出一处即可),查找故障,排除故障；

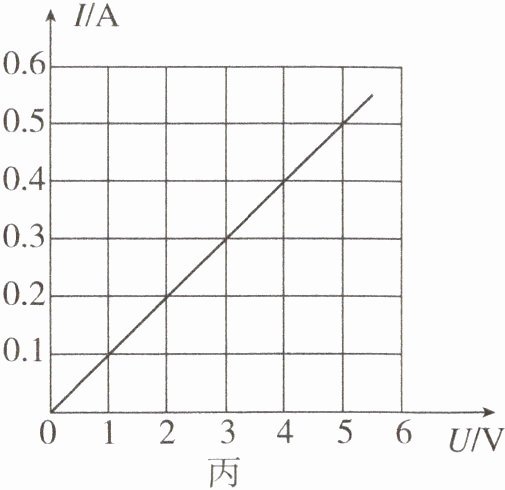

④ 闭合开关,移动滑片,多次改变定值电阻两端的电压和通过它的电流。记录数据并绘制如图丙所示的$I-U$图像。分析图像可得：电阻一定时,______通过导体的电流与导体两端电压成正比。本实验选用的是______10$\Omega$的定值电阻。

(2) 将图乙中的定值电阻调换为______待测电阻,还可以完成______伏安法测定值电阻阻值实验(写出一个实验名称即可)。本实验收集多组数据的目的是______求平均值减小误差。

答案：
(1)③滑动变阻器断路 ④通过导体的电流与导体两端电压成正比 10
(2)待测电阻 伏安法测定值电阻阻值 求平均值减小误差

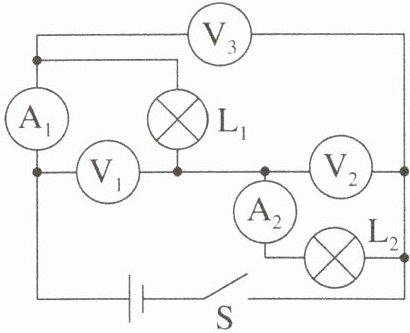

3. (2024南充中考) 如图,开关$S$闭合后,电流表的示数分别为$I_1$、$I_2$,电压表的示数分别为$U_1$、$U_2$、$U_3$,$L_1的电阻小于L_2$的电阻,则下列关系中正确的是(A)

A.$I_1 = I_2$
B.$U_1 ＞ U_2$
C.$U_1 = U_2 + U_3$
D.$U_1 = U_2 = U_3$

答案： A

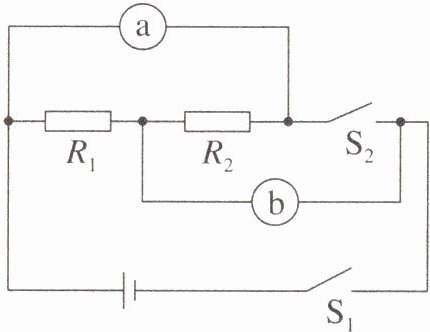

4. (2024天津中考) 如图所示的电路中电源电压不变,a、b为同种电表(电流表或电压表)。闭合$S_1$和$S_2,a、$b两表示数分别为3和1(单位为A或V)；将a、b换为另一种电表,闭合$S_1、$断开$S_2,a$表示数为0.4(单位为A或V)。则(B)

A.$R_1的电阻为5\Omega$
B.$R_2的电阻为7.5\Omega$
C.前一种情况中$a表的示数为1V$
D.后一种情况中$b表的示数为1.2A$

答案： B

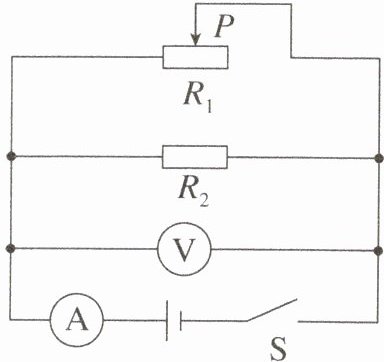

5. (2024牡丹江中考) 如图所示,闭合开关$S$,将滑动变阻器的滑片$P$向左移动时,电表示数的变化情况是(C)

A.电流表示数变大,电压表示数变大
B.电流表示数不变,电压表示数不变
C.电流表示数变大,电压表示数不变
D.电流表示数变小,电压表示数变大

答案： C
