《2025年红对勾练吧九年级物理上册教科版》

2. 如图所示,当开关$ S_1$闭合$,S_2$断开时,电流表的示数为 0.9 A,若只闭合$ S_2$而断开$ S_1$时,电流表的示数为 0.5 A,则通过$ L_2$的电流是(C)

A.0.9 A
B.0.5 A
C.0.4 A
D.1.4 A

答案： C

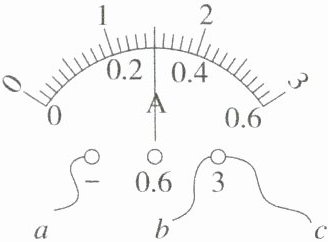

3. 如图所示,使用电流表测量电路中电流的实验中,电流表及其接线柱连线部分,下列说法正确的是(C)

A.a 导线中电流可能为 2.5 A
B.b 导线中电流不可能为 1.5 A
C.b 导线中电流可能为 1.7 A
D.c 导线中电流一定大于 1.5 A

答案： C

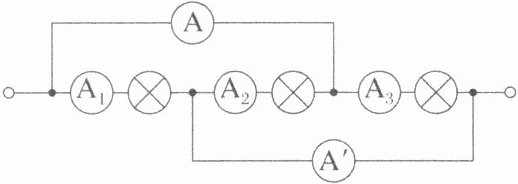

4. 如图所示,电流表$ A_1、$$A_2、$$A_3$的示数分别为 30 mA、50 mA、70 mA,则电流表 A 和电流表 A'的示数之差是40mA。
]

答案： 40

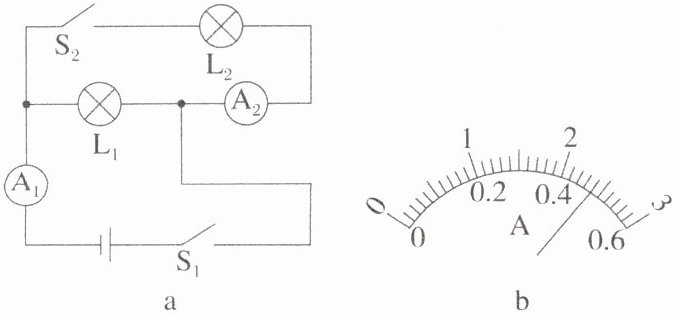

5. (2025 南平期中)在“用电流表测电流”的实验中,某同学连接如图 a 所示的电路。当开关都闭合后两灯都发光,两个电流表的指针所指位置均为图 b 所示,电流表$ A_1$的示数为2.4A。若$ S_2$断开$,S_1$闭合,电流表$ A_1$的示数为1.92A。
]

答案： 2.4　1.92

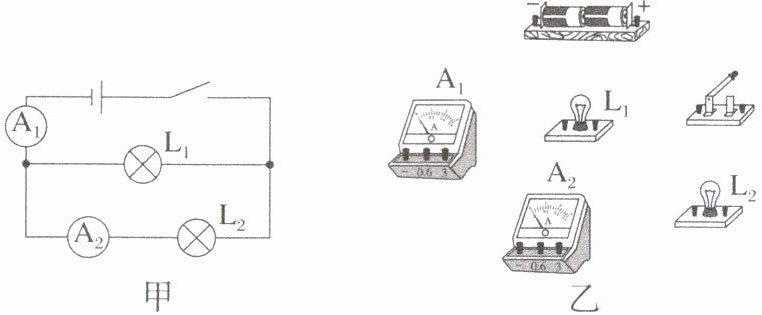

6. 根据如图甲所示的电路图,连接如图乙所示的实物图。(通过$ L_1$的电流约为 0.3 A,通过$ L_2$的电流约为 0.5 A,导线不许交叉)
]

答案：
如图所示:

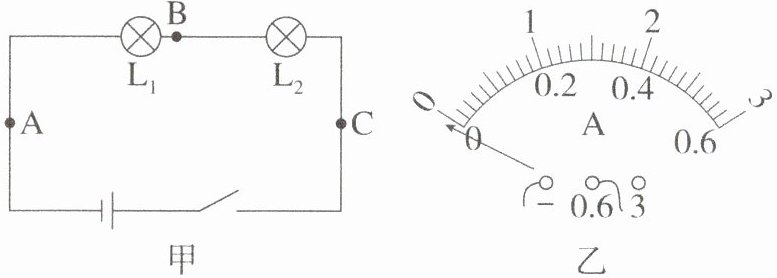

7. (科学探究)新星中学初三某班同学分组探究“串联电路的电流规律”,所接电路图如图甲所示。

(1)实验中,选择两个小灯泡的规格是不相同(选填“相同”或“不相同”)的。某同学连接好最后一根导线时,发现灯都亮了,出现这种情况的原因是连接电路前，开关没有断开。
(2)某同学在测电流时,发现电流表的指针偏转如图乙所示,原因是电流表的正负接线柱接反了。
(3)实验中发现两个串联的小灯泡中,一个发光,一个不发光,下列判断正确的是C。
A. 通过不发光的灯泡电流小
B. 通过发光的灯泡电流大
C. 通过两个灯泡的电流相等
D. 不发光的灯泡灯丝断了

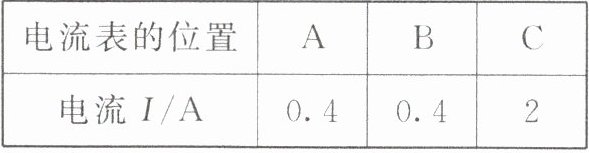

(4)下表是探究小组记录的实验数据：指出表格所记录的数据中,明显错误的数值是2,造成错误的原因是电流表接小量程而按大量程读数。

(5)这个实验中存在的不足是只进行了一次实验，结论具有偶然性。

答案：
(1)不相同　连接电路前，开关没有断开　
(2)电流表的正负接线柱接反了　
(3)C　
(4)2　电流表接小量程而按大量程读数　
(5)只进行了一次实验，结论具有偶然性
